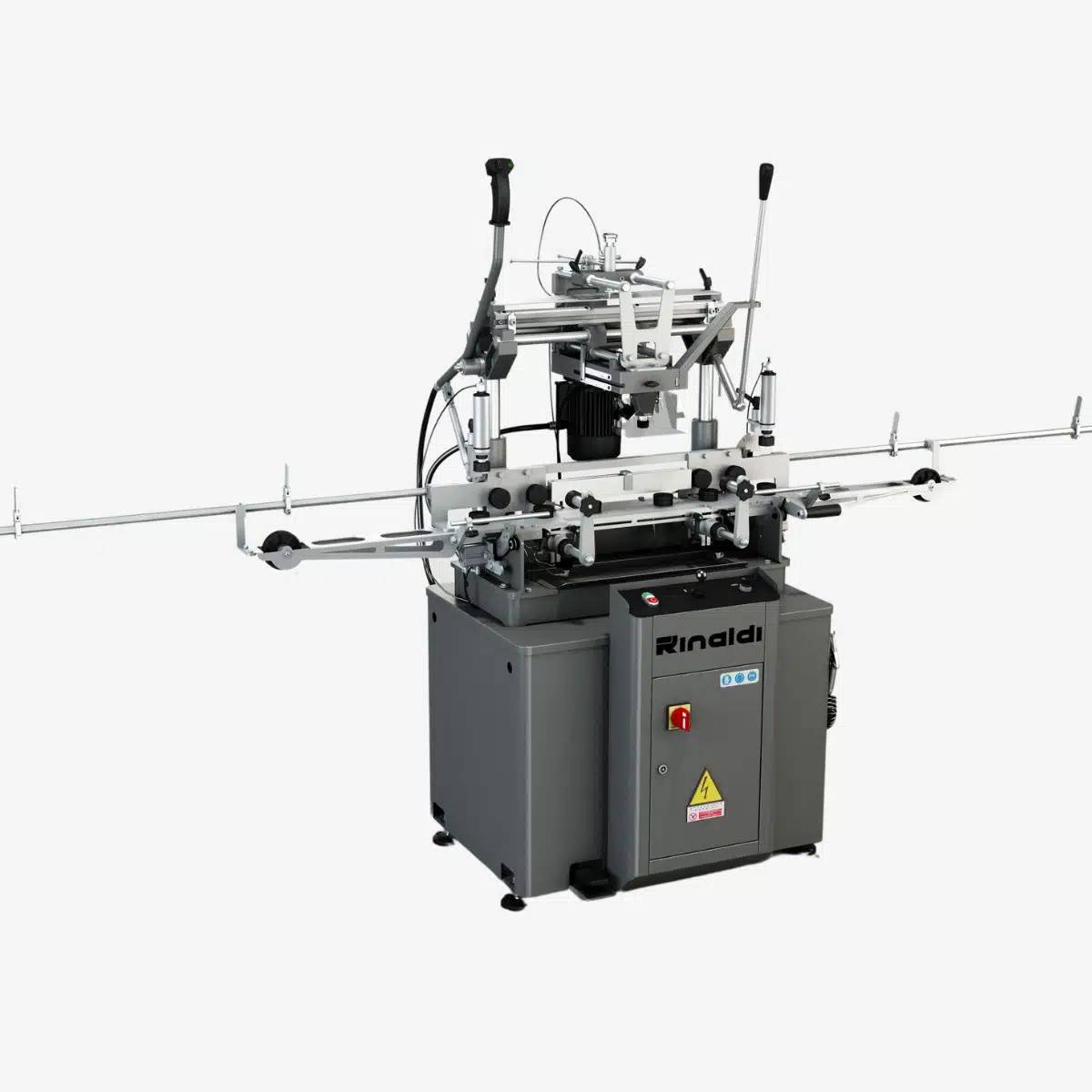

Rinaldi Pantografo Pan 36

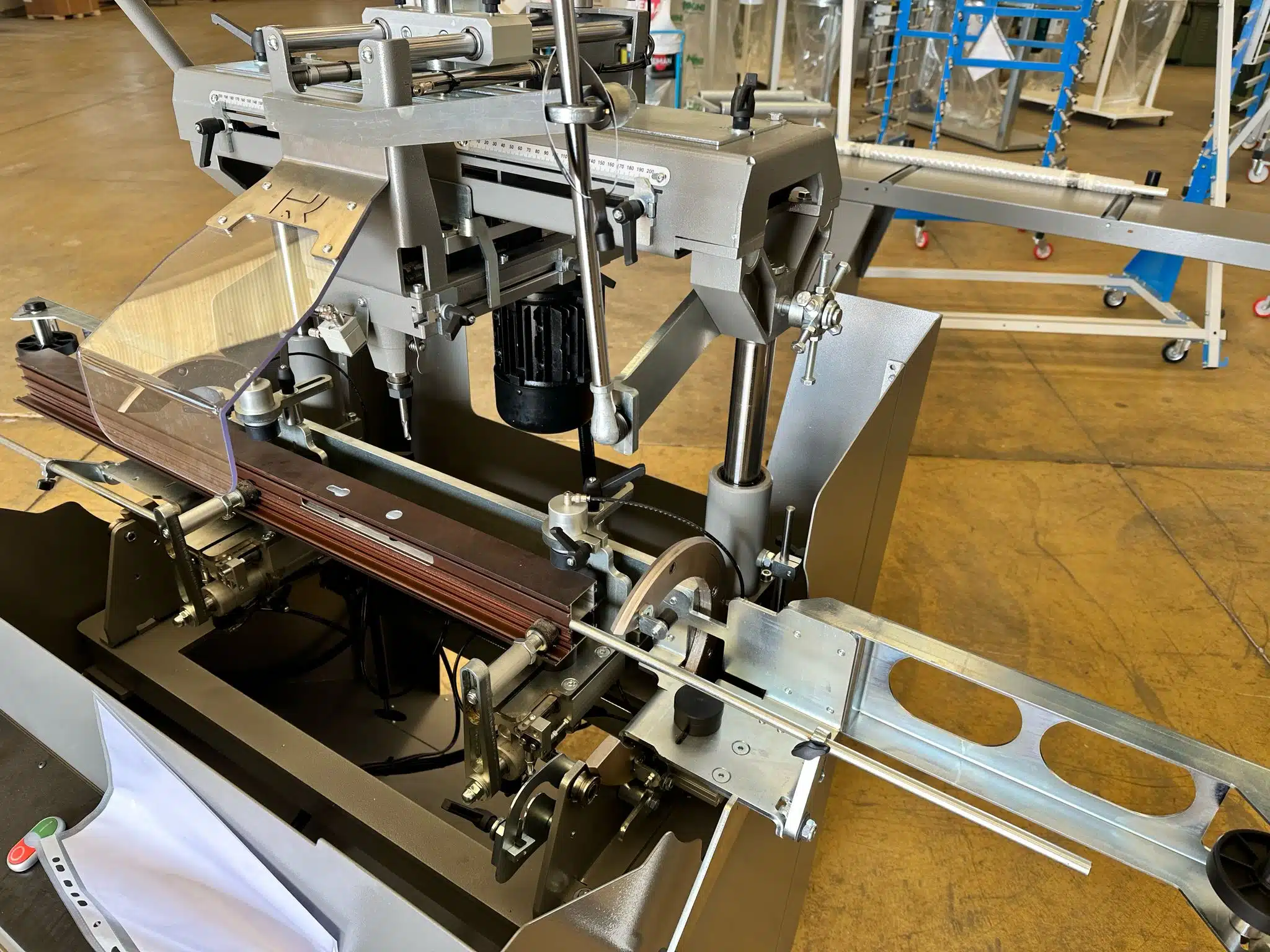

Pantografo Rinaldi Pan 36 c.e. - obrazek 2

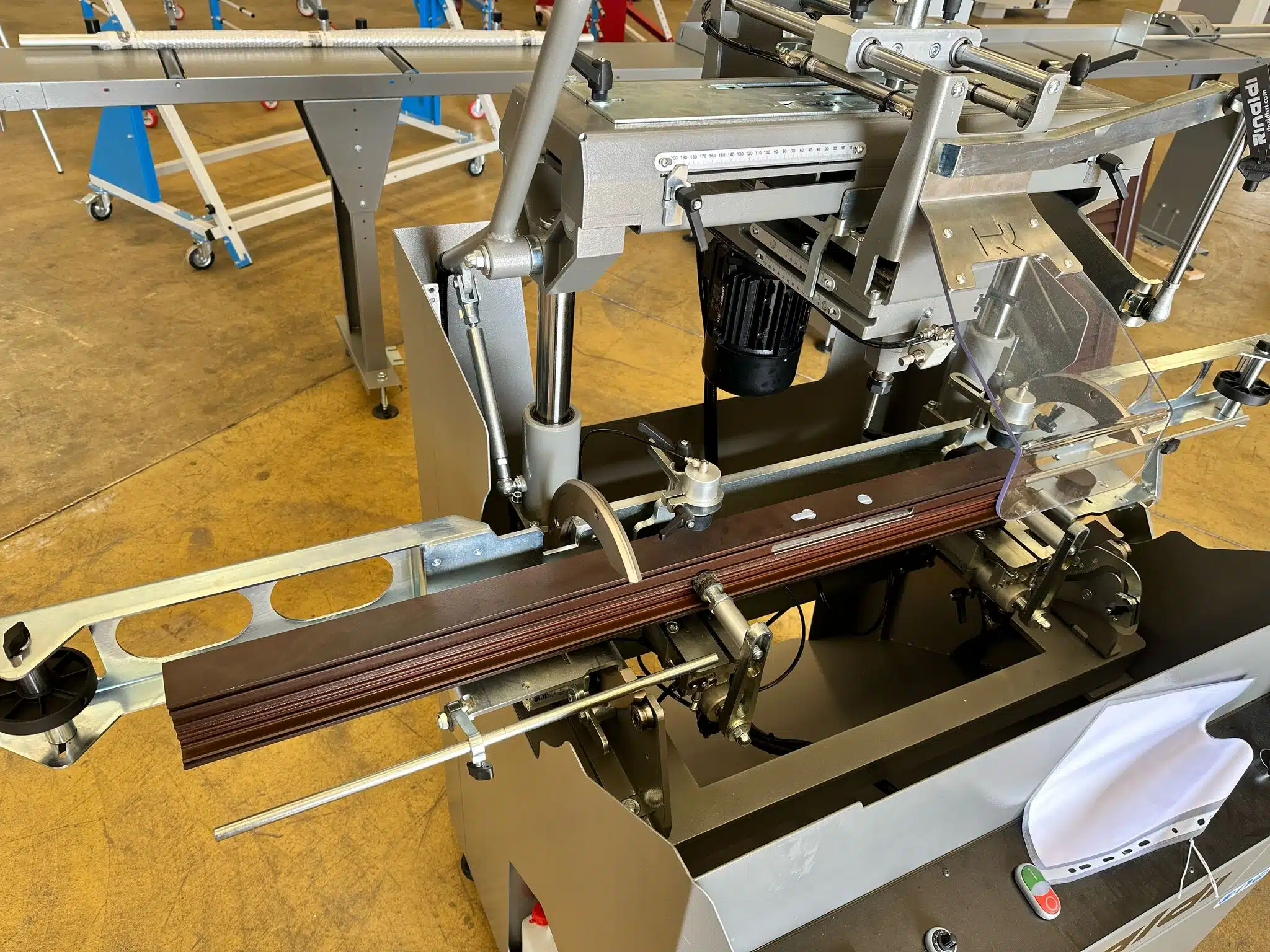

Pantografo Rinaldi Pan 36 c.e. - obrazek 3

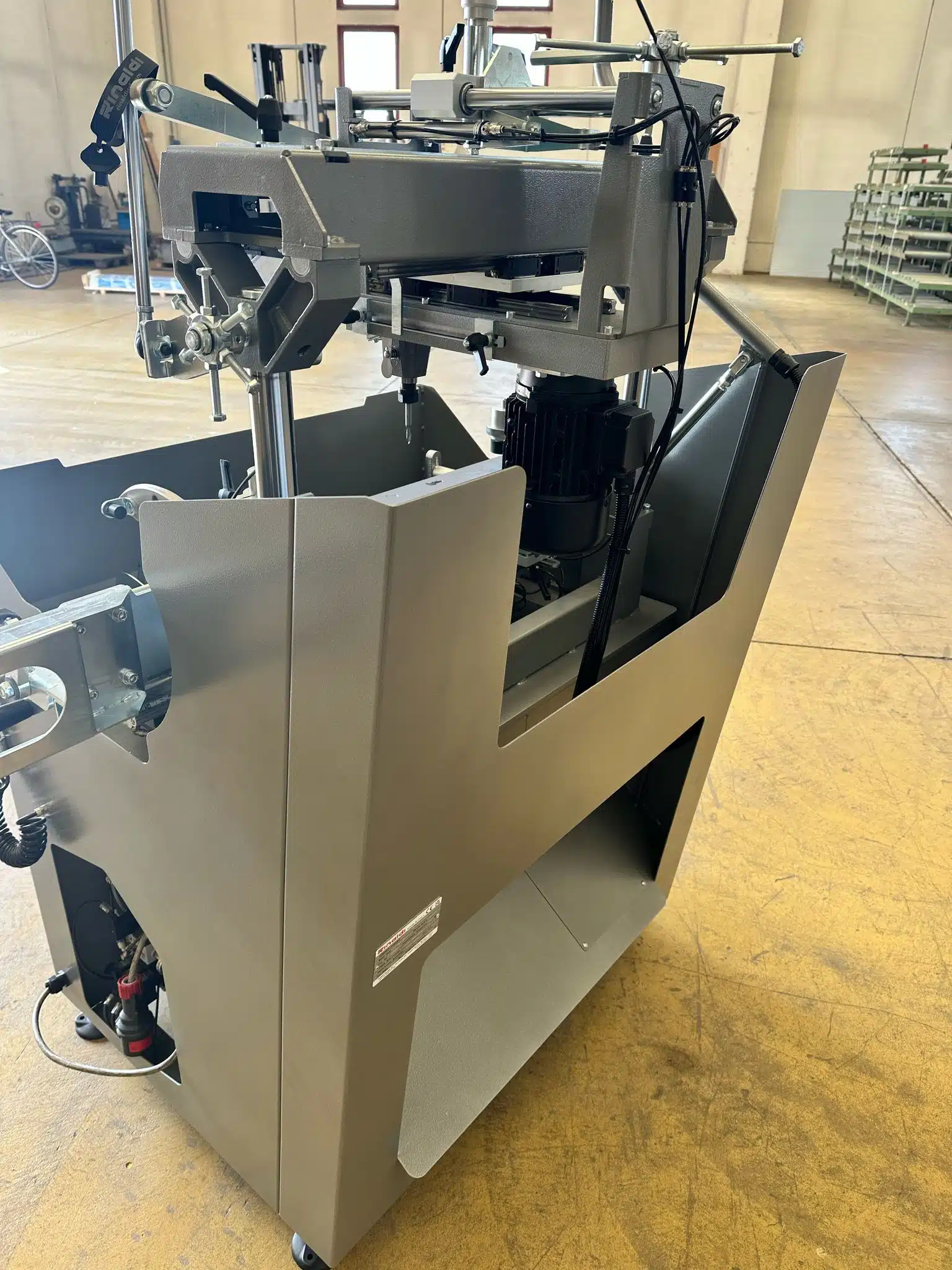

Pantografo Rinaldi Pan 36 c.e. - obrazek 4

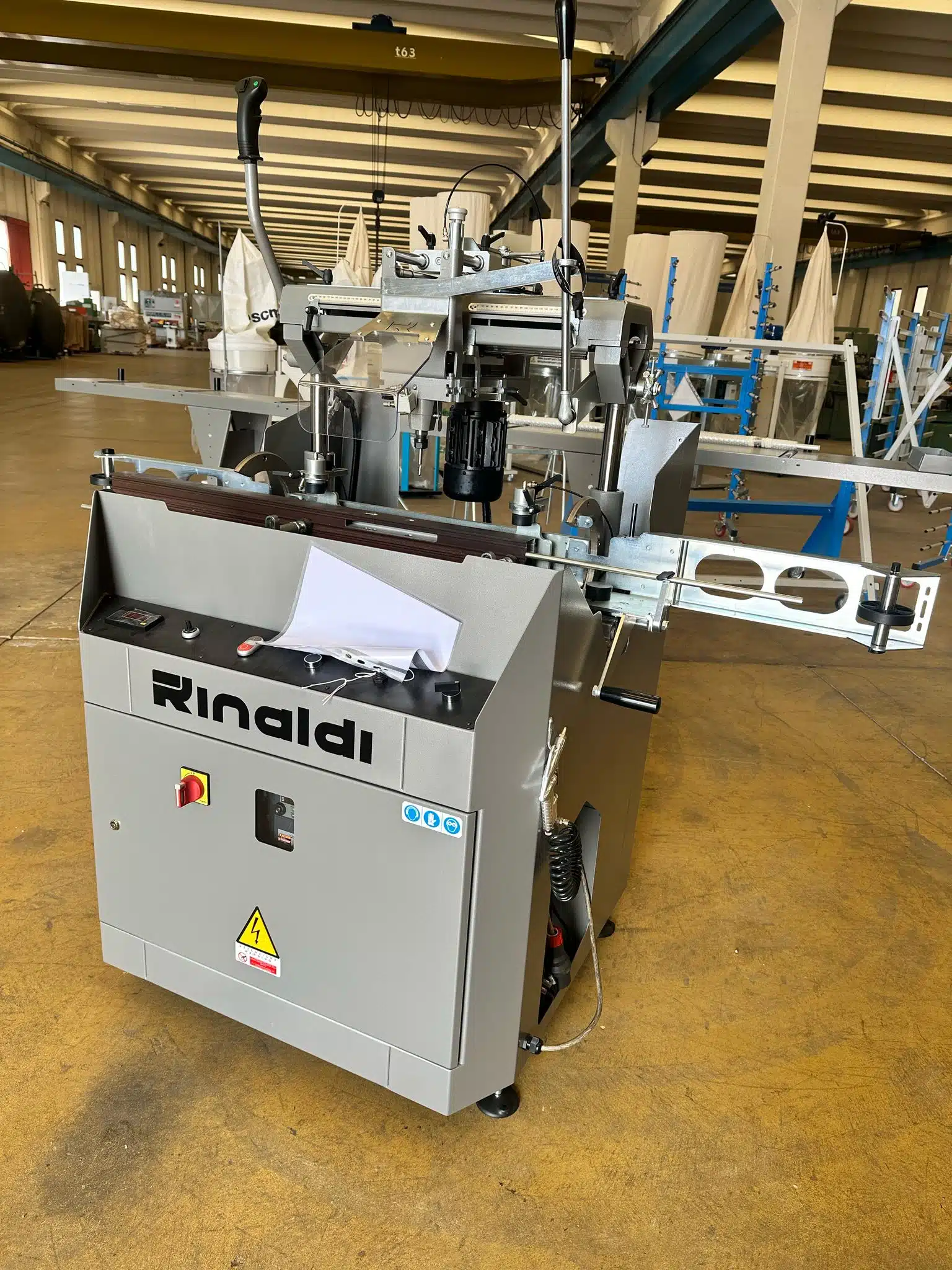

Pantografo Rinaldi Pan 36 c.e. - obrazek 5

Nazwa  Rinaldi Pantografo Pan 36
Opis Pantografo Rinaldi Pan 36 c.e.
Marka Rinaldi
Model Pantografo Pan 36
Rok
Stan usato
Kod AMAC

Pantografo monotesta a comando manuale, bloccaggio pneumatico movimento di discesa e traslazione testa attraverso leva indiretta. Il sistema di rotazione del piano morsa permette di girare rapidamente il pezzo di 90° senza sbloccare le morse. Questo dispositivo velocizza e rende più precise le lavorazioni da eseguirsi su 2 facce del pezzo. Effettuando lavorazioni passanti si lavorano fino a 4 facce senza sboccare il pezzo. Il tastatore pneumatico con 6 memorie, regolabili, permette un rapido e preciso piazzamento della macchina.

Caratteristiche Pantografo Pneumatico Monotesta PAN 36

Movimenti assi su barre e bussole a ricircolo di sfere
2 Morse orizzontali e verticali pneumatiche con dispositivo di bassa pressione
Sbloccaggio discesa con comando pneumatico su impugnatura
Fermi longitudinali e trasversali riferiti ad aste metriche
Fermo di profondità regolabile
Lubrificazione utensile pneumatica a micronebbia (olio emulsionato)
Punta tastatore in asse con utensile a 3 diametri
Pulsante bloccaggio mandrino per cambio utensile
Ganasce morsa in PVC regolabili senza uso di chiavi
Tastatore a traslazione pneumatica
Busta chiavi di servizio
Manuale d'uso e manutenzione con dichiarazione ce
Fresa HSS monotagliente Ø5 L= 68 mm
Fresa HSS monotagliente Ø10 L= 95 mm
Pinza ER16 Ø10...9 mm
Ghiera esagonale ER 16
2 Aste metriche di supporto battute L=1500 mm
4 Battute escludibili
Maschera con figure per serratura (montata)
Maschera con figure standard
Ganascia centrale per lavorazioni profili corti (montata)
2 Rulliere di supporto profilo L=500 mm
Piedi di livellamento orientabili (montati)
Pistola soffiaggio aria per pulizia (montata)

Alimentazione elettrica trifase	380/400-50/60	Volt-Hz
Potenza motore trifase	0.35/0.45	kW
2 Velocità mandrino	6000 / 12000	giri/min.
Corsa assi X -Y -Z	360 - 120 - 175	mm
Capacità morsa (bxh)	200x200	mm
Inclinazione piano morsa	0/90	°
Diametro massimo fresa	10	mm
Diametri punta tastatore	5 - 8 - 10	mm
Peso	190	kg
