Squadratrice - sega circolare Scm CLASS SI 400 EP

Scm

Squadratrice - sega circolare Scm CLASS SI 400 EP nuovo

Nome Squadratrice - sega circolare Scm CLASS SI 400 EP
Descrizione Squadratrice SCM CLASS SI 400 EP
Marca Scm
Modello CLASS SI 400 EP
Anno
Condizione nuovo
Codice AMAC 020

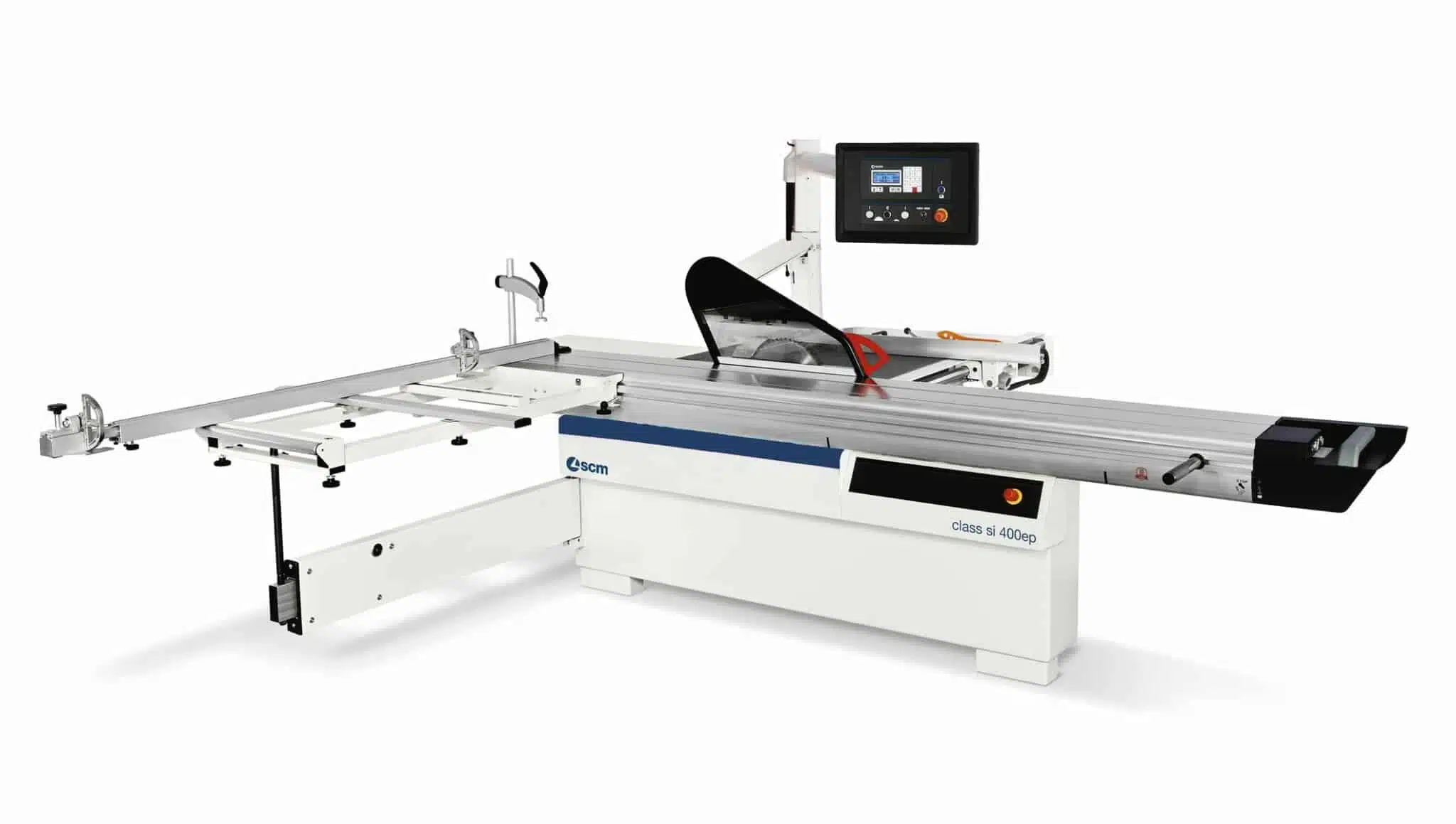

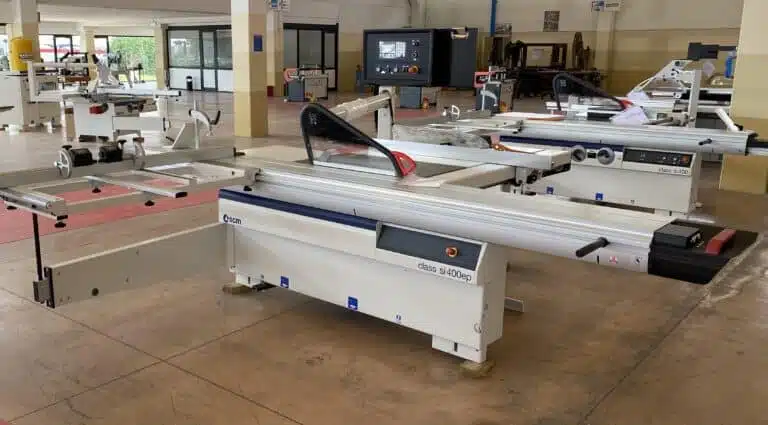

Squadratrice SCM modello CLASS SI 400EP

  Dati tecnici
Class si 400ep
Diametro max. lama sega con incisore montato mm 400
Sporgenza max. lama sega dal piano a 90°/45° mm 140/97
Larghezza di taglio alla guida parallela mm 1000 ÷ 1500
Capacità a squadrare mm 3200 ÷ 3800 x 3200
Potenza motori trifase a partire da kW/Hz 7 (8) / 50 (60)
Vantaggi
Gruppo sega: un taglio perfetto. Massima rigidità torsionale e totale assenza di vibrazioni grazie alla struttura ad anello chiuso del gruppo sega che garantisce il perfetto allineamento delle lame anche durante i tagli inclinati e gravosi.
Carro scorrevole: qualità di taglio garantita nel tempo. Il carro non richiede mai nessuna regolazione e grazie alla sua struttura con guide in acciaio speciale rettificato ad arco(soluzione esclusiva e brevettata SCM), sopporta carichi quattro volte superiori.
READY: il vantaggio funzionale per la gestione automatica dei posizionamenti principali. La programmazione del lavoro diventa semplice ed efficace con il controllo elettronico con schermo lcd 4”.
Velocità e precisioneassicurate dalla guida parallela motorizzata programmabile con movimentazione su guida lineare e trasmissione su vite a ricircolo di sfere.


Accessori optional

55.50.70 versione preconfigurata "READY 3" Completa di: – Guida parallela motorizzata con programmatore elettronico – Pulsanti di marcia/arresto integrati nel carro scorrevole per l'avviamento della lama * lettura della posizione su banda magnetica * regolazione in continuo mediante pulsante * possibilità di spostamenti incrementali * calibratura automatica * visualizzazione elettronica della posizione * corpo della guida a scorrimento su barra diam. 50 mm * corpo della guida completamente escludibile sotto al piano di lavoro * sistema pneumatico di autobloccaggio * sensore per la variazione automatica della quota di posizione guida, in relazione al profilo della guida utilizzato (se alto o basso) principale, lama incisore e relativo arresto

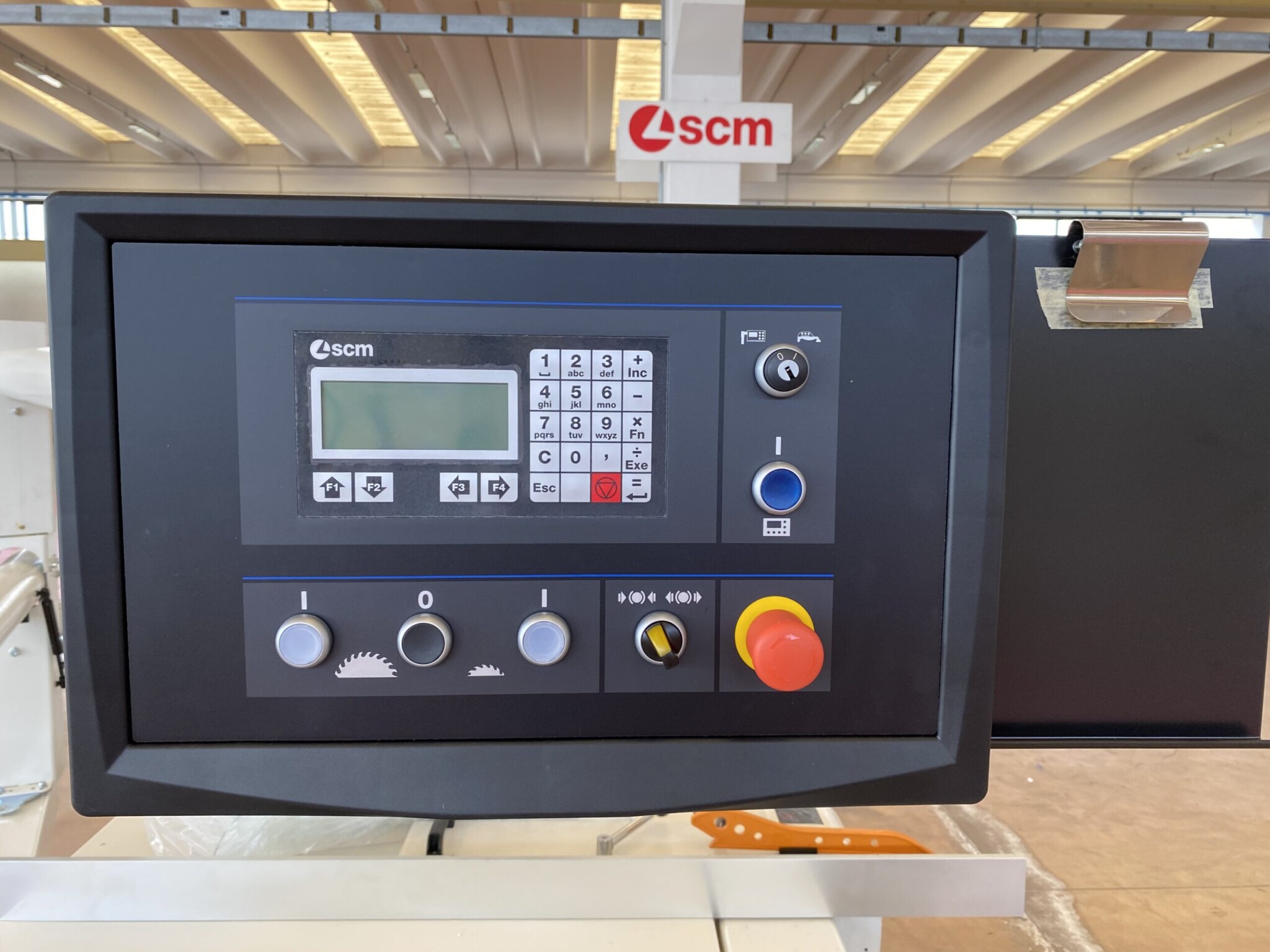

55.50.71 Versione preconfigurata "READY 3 UP" CE e USA/Canada Completa di: – Quadro comandi pensile orientabile facilmente raggiungibile dall'operatore – Guida parallela motorizzata con programmatore elettronico – Pulsanti di marcia/arresto integrati nel carro scorrevole per l'avviamento della lama * lettura della posizione su banda magnetica * regolazione in continuo mediante pulsante * possibilità di spostamenti incrementali * calibratura automatica * visualizzazione elettronica della posizione * corpo della guida a scorrimento su barra diam. 50 mm * corpo della guida completamente escludibile sotto al piano di lavoro * sistema pneumatico di autobloccaggio * sensore per la variazione automatica della quota di posizione guida, in relazione al profilo della guida utilizzato (se alto o basso) principale, lama incisore e relativo arresto



57.03.11 Versione preconfigurata "READY 3 UP PLUS" CE e USA/Canada completa di: – Quadro comandi pensile orientabile facilmente raggiungibile dall'operatore – Guida parallela motorizzata con programmatore elettronico * larghezza di taglio 1500mm – Pulsanti di marcia/arresto integrati nel carro scorrevole per l'avviamento della lama * lettura della posizione tramite encoder * a scorrimento su guida lineare a ricircolo di sfere e movimentazione tramite vite a ricircolo di sfere * regolazione in continuo mediante pulsante o posizionamenti automatici * possibilità di spostamenti incrementali * calibratura automatica * corpo della guida completamente escludibile sotto al piano di lavoro principale, lama incisore e relativo arresto



55.51.14 Versione preconfigurata "EASY 3 UP PLUS" CE e USA/Canada completa di: – Quadro comandi pensile orientabile facilmente raggiungibile dall'operatore – Controllo elettronico “EASY” monitor LCD da 7” formato 16:9 * programmazione dell'altezza e inclinazione lama * programmazione posizioni guida parallela * funzioni di assistenza operatore per l'esecuzione tagli complessi * gestione database lame * 300 programmi memorizzabili – Guida parallela motorizzata gestita da CN * lettura della posizione tramite encoder * a scorrimento su guida lineare a ricircolo di sfere e movimentazione tramite vite a ricircolo di sfere * regolazione in continuo mediante pulsante o posizionamenti automatici * possibilità di spostamenti incrementali * calibratura automatica * corpo della guida completamente escludibile sotto al piano di lavoro * larghezza di taglio 1500mm – Pulsanti di marcia/arresto integrati nel carro scorrevole per l'avviamento della lama principale, lama incisore e relativo arresto



11.02.40 Lunghezza carro scorrevole 3800 mm capacità a squadrare con incisore di 3800 mm

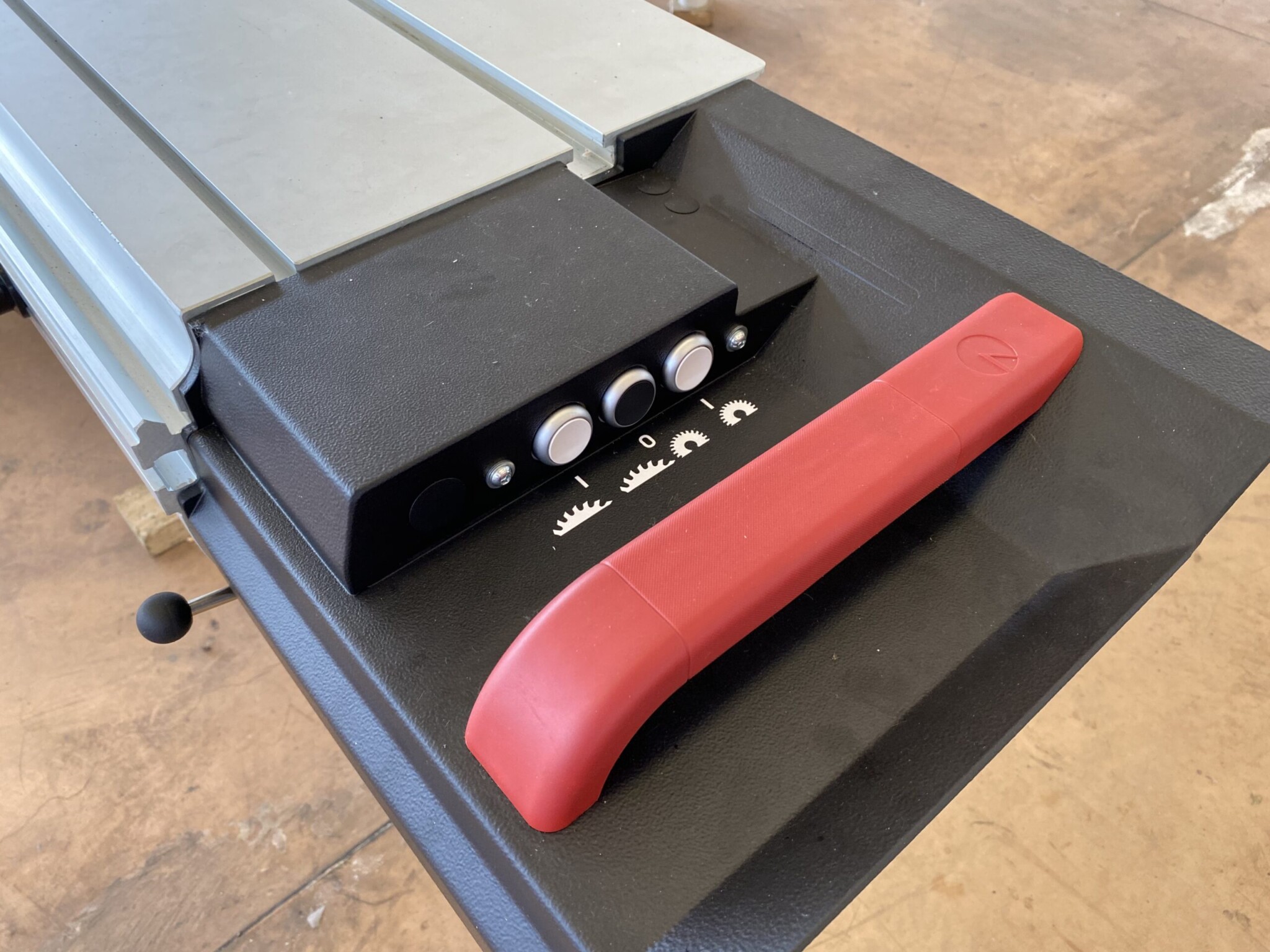

95.11.06 Pulsanti di marcia/arresto integrati nel carro scorrevole per l'avviamento della lama principale, lama incisore e relativo arresto



57.02.27 Guida a squadrare " Quick Lock " sul telaio con posizionamento, bloccaggio o sbloccaggio simultaneo. Completo di rullo estensibile per appoggio dalla lama di mm 2400. N.B. (Obbligatorio selezionare una guida per tagli angolati)

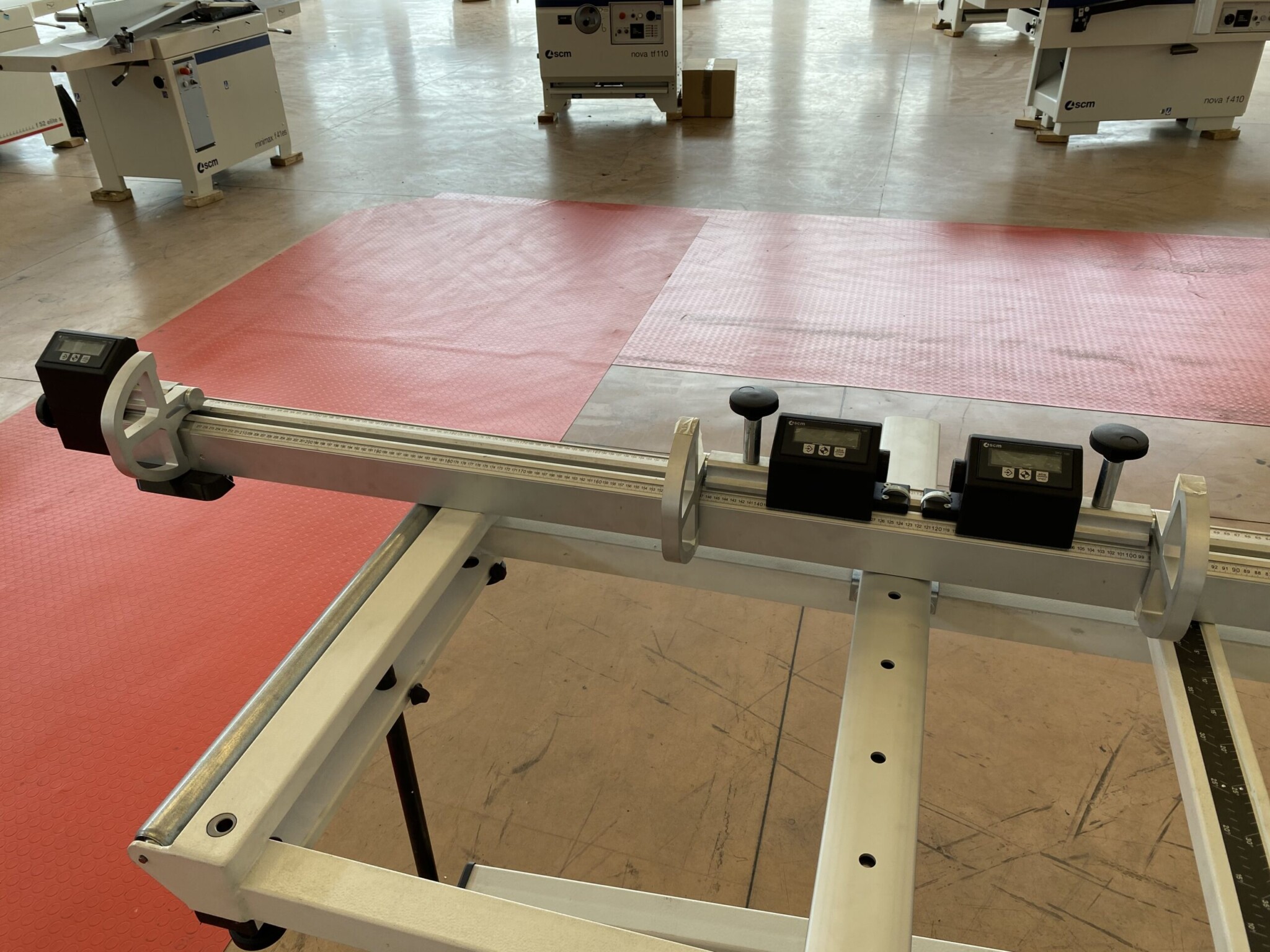

57.00.42 Guida a squadro con nr.3 lettori LCD per posizione battute. Ogni battuta è equipaggiata con lettore digitale elettronico indipendente con sistema di rilevamento su banda magnetica e visualizzazione su display LCD



57.00.51 Guida per tagli angolati su carro scorrevole completa di battuta estensibile per misure di taglio fino a 1500 mm.



57.00.44 Guida per tagli angolati con compensazione della posizione battuta rispetto alla lama indipendentemente dagli angoli utilizzati, completo di guida in alluminio con battuta per dimensioni fino a 1500 mm.



57.00.30 Guida per tagli angolati con lettori elettronici e compensazione della posizione battuta rispetto alla lama indipendentemente dagli angoli utilizzati. Guida in alluminio con battuta per dimensione fino a 1500mm.Lettori digitali elettronici indipendenti per la posizione battuta e angolo d'inclinazione riga. Sistema di rilevamento su banda magnetica e visualizzazione su display a LCD



57.03.09 Telaio a squadrare con dispositivo CompeX per tagli angolati con compensazione automatica della posizione battute. – L'esclusivo sistema consente il funzionamento anche quando viene applicata la guida N.B.: non compatibile con il dispositivo Quick Lock opzionale per tagli complementari



57.03.10 Guida tagli complementari da applicare alla guida a squadrare standard fornita con la macchina



57.00.45 Guida per tagli paralleli su carro scorrevole ad installazione rapida sul carro, completo di riga millimetrata, estensione della battuta per misure di taglio fino a 1000mm e sistema di riferimento millimetrico per primo taglio di refilo.



57.00.41 Guida per tagli paralleli su carro scorrevole con lettore elettronico ad installazione rapida sul carro. Completo di lettore digitale elettronico con sistema di rilevamento su banda magnetica e visualizzazione su display a LCD. Dotato di estensione della battuta per misure di taglio fino a 1000mm e sistema di riferimento millimetrico per primo taglio di refilo.



57.03.15 Inverter per variazione elettronica velocità 2700-6000 g/min ad avviamento automatico elettronico del motore principale: – visualizzazione velocità attiva su CN – regolazione velocità lama da CN con riferimento a database lame – sistema di frenatura elettronico Motore kW9 Hz50: kW9 HP12 Hz50 (kW11 HP15 Hz60) NB.: Disponibile solo con Versione EASY 3 UP PLUS N.B: Obbligatorio selezionare l'Autotrsformatore con tensioni 220, 230, 600 Volt



57.03.16 Regolazione a 2 assi automatica gruppo incisore per la movimentazione motorizzata di traslazione e spostamento verticale della lama incisore. – inserimento automatico in posizione di lavoro con l'accensione delle lame – esclusione automatica con lo spegnimento delle lame NB.: Disponibile solo con Versione EASY 3 UP PLUS



57.02.31 Lettore elettronico di posizione per guida parallela con spostamento manuale e : – selettore per guida alta e bassa e pulsanti di preset – visualizzazione elettronica della posizione corpo della guida a scorrimento su barra diam. 50 – lettura della posizione su banda magnetica – possibilità di spostamenti relativi mm



28.01.36 Larghezza di taglio 1000 mm su guida parallela



28.01.35 Larghezza di taglio 1500 mm su guida parallela



31.12.40 Pressatore a tutta lunghezza sul carro completo di nr. 2 pressatori pneumatici con comando centralizzato capacità di lavoro: – 3030 mm con carro scorrevole 3200 – 3650 mm con carro scorrevole 3800



57.00.16 Secondo telaio con supporto per scorrimento rotaia per sostenere pannelli di grandi dimensioni



97.04.68 Motore 9kW 50Hz (11kW 60Hz) Completo di avviamento stella/triangolo automatico: kW9 HP12 Hz50 (kW11 HP15 Hz60)



57.02.95 Singola velocità di rotazione lama principale 4000g/min

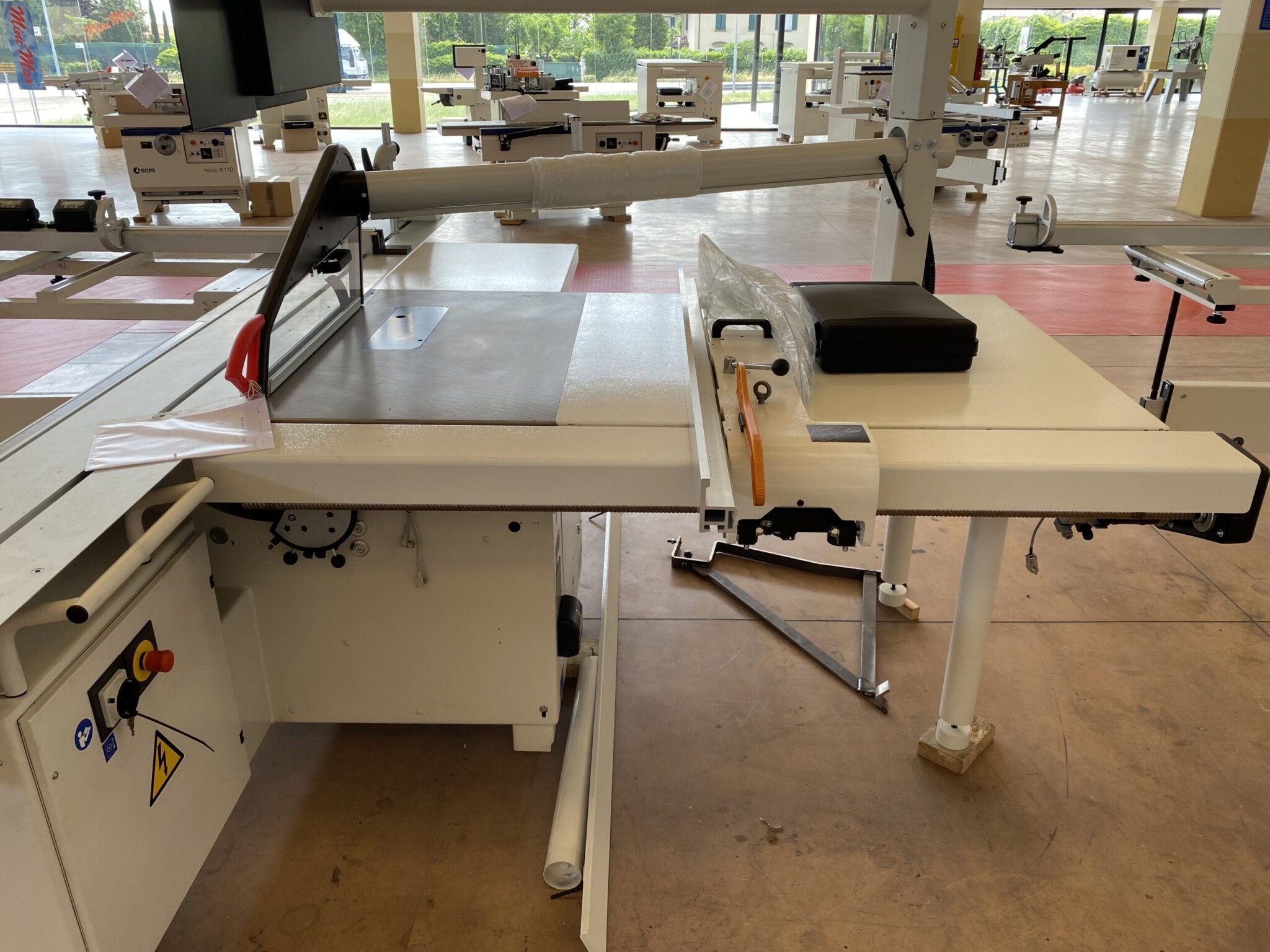

19.03.08 Protezione alle lame di tipo sospesa (vers.con protezioni elettriche) completamente escludibile, con aspirazione incorporata e diametro bocca 100 mm



08.66.52 Imballaggio marittimo
