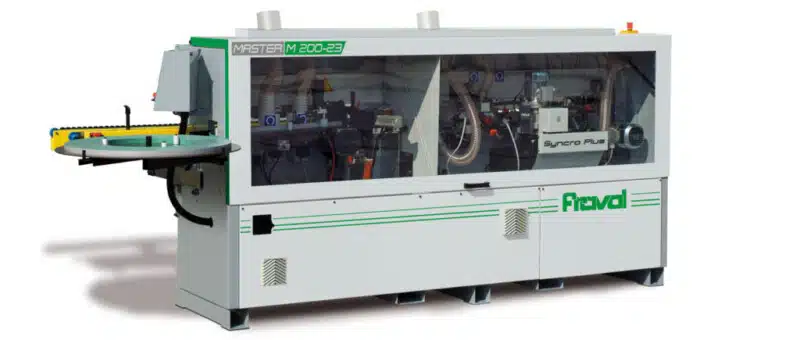

Bordatrice Fravol Master M200-23

Bordatrice Fravol Master M200-23 nuovo

CARATTERISTICHE GENERALI:

• Basamento in acciaio elettrosaldato, nervato in modo da poter garantire un alta rigidità.
• La macchina è stata studiata per essere compatta, molto versatile e di facile utilizzo.
• Sollevamento dei gruppi superiori di lavoro vincolato alla barra superiore. Lettura dello spostamento avviene con indicatore di posizione analogico.
• La macchina è dotata di una cabina per la protezione della vasca colla e dei motori con utensili, un' ampia finestra permette un'ottima visione interna, microswitch di sicurezza.
• L'aspirazione dispone di attacchi individuali posizionati sulla parte superiore esterna della cabina. Numero e posizione degli attacchi in funzione alla configurazione macchina.
• Armadio elettrico integrato con interruttore generale.
• Tutti i motori ruotano a 12000 RPM e sono gestiti da un inverter di potenza adeguata, in funzione della composizione macchina.
• Pulsanti di emergenza a fungo posizionati in entrata ed in uscita della macchina.
• Dotata di semaforo luminoso per l'inserimento dei pannelli.

• La movimentazione del cingolo avviene tramite una robusta catena mediante gruppo motoriduttore coassiale con potenza adeguata, velocità di avanzamento è di 9 m/min.
• Sulla catena sono fissati dei pattini ricoperti in gomma con alto coefficiente d'attrito al fine di garantire la massima aderenza del pannello.
• Barra superiore di pressione, realizzata in acciaio a doppia fila di ruote.
• In corrispondenza della barra superiore è allineata una guida cingolo con profilo piano e tondo per ottenere la massima precisione e garantire la massima rettilinearità anche in presenza di carichi laterali.

• La gestione della macchina è garantita da un pannello operatore con schermo touch-screen a colori da 7" posto in posizione ergonomica, di semplice intuizione, per accedere a tutte le funzioni come, cambio programma lavorazione, variazione temperature e abilitazione gruppi di lavoro.
• La gestione della macchina e relativi gruppi di lavoro viene eseguita tramite un controlloelettronico PLC
• Sul display del controllo vengono visualizzati:
• la velocità di avanzamento
• la temperatura della vasca colla
• diagnostica e allarmi
• dati statistici produzione

• La lettura del pannello avviene tramite un microswitch di alta precisione.
• La vasca colla è posta sotto il caricatore di bordi, è teflonata per facilitare la sostituzione e la pulizia dalla colla dotata di resistenze per il riscaldamento di potenza adeguata.
• Per ottenere una perfetta spalmatura del collante sul pannello da bordare, il movimento della vasca colla avviene su guida prismatica da 25 mm con pattino a ricircolo di sfere .
• Il caricamento dei bordi in rotolo fino ad uno spessore massimo di 3 mm, con porta-rotolo girevole dia. 800 mm, avviene in automatico tramite il posizionamento motorizzato del bordo.
