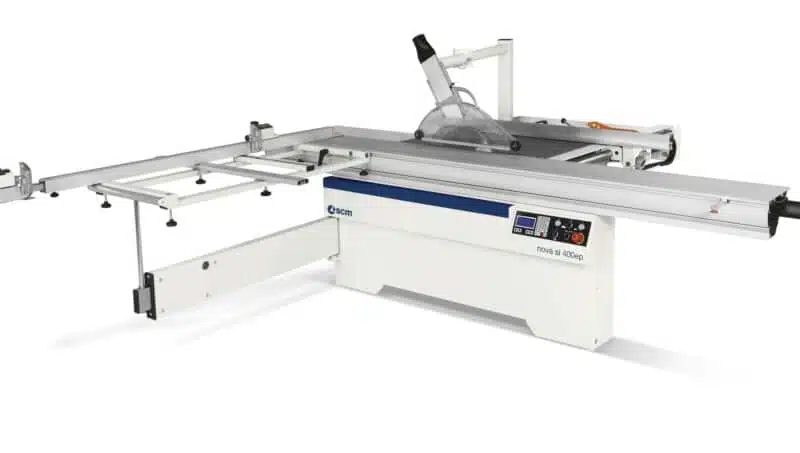

Squadratrice SCM modello NOVA SI 400EP



Dati tecnici

Max altezza di taglio a 90° mm. 140 con lama 400

Max altezza di taglio a 45° mm. 97 con lama 400

Inclinazione lama (gradi) 45

Sollevamento e inclinazione lame: programmati

Velocità di rotazione lama principale g/min 3000-4000-5000

Velocità di rotazione lama incisore g/min 8500

Potenza motore lama principale kW (HP) 50Hz 7 (9,5)

Potenza motore lama incisore [S1] kW (HP) 50Hz 0,9 (1,2)

Capacità a squadrare: con carro 2600 mm n.d. / con carro 3200 3200x3200 / con carro 3800 3800x3200

Larghezza di taglio alla guida parallela mm. 1270

Diametro bocca di aspirazione: - al basamento mm 120 - alla protezione sospesa mm 80 - al coltello divisore mm n.d.

Dotazioni standard

Carro scorrevole in estruso di alluminio anodizzato con sistema di scorrimento su guide in acciaio fissate mediante sistema di ribaditura Lunghezza carro scorrevole 3200 mm

Controllo elettronico "READY" a 2 assi standard ( 3° asse opzionale) con: – gestione del sollevamento e inclinazione gruppo lame. (gestione guida parallela opzionale) – Impostazione dati utensile con correzione automatica quota altezza rispetto all'inclinazione. – Modalità: manuale, semiautomatico e automatico con 99 programmi memorizzabili. – Funzioni aggiuntive: calcolatrice e conta ore.

Telaio a squadrare per il veloce posizionamento della guida nei tagli angolari

N° 2 battute reversibili sulla guida a squadrare

Estensioni al piano in uscita

57.01.25 Larghezza di taglio 1270 mm su guida parallela

57.01.28 Motore kW7 Hz50 (kW8 Hz60) kW7 HP 9,5 Hz50 (kW8 HP 11 Hz60)

Avviamento diretto del motore principale con pulsanti

Tre velocità di rotazione per lama principale

Gruppo incisore con motorizzazione indipendente messa a punto dall'esterno e battute di riposizionamento veloce della lama

Pulsante d'emergenza sul fronte macchina

Pulsante di emergenza sul lato guida parallela (versione CE)

Protezione magnetotermica

Protezione alle lame sospesa (versione CE e USA/Canada) parzialmente escludibile, con aspirazione incorporata, diametro bocca 80mm

Freno motore automatico sulla lama principale (Versioni CE e USA/Canada)

Interruttore generale lucchettabile

Trasformatore per circuito ausiliario 110 V

57.01.24 Protezione alle lame sospesa parzialmente escludibile, con aspirazione incorporata, diametro bocca 80mm N.B. Già prevista per SI400 NOVA in configurazione CE e USA/Canada

Accessori optional

55.50.66 Versione "READY 3" Completa di: – Guida parallela motorizzata con programmatore elettronico – Motore completo di avviamento stella triangolo automatico * lettura della posizione su banda magnetica * regolazione in continuo mediante pulsante * possibilità di spostamenti incrementali * calibratura automatica * visualizzazione elettronica della posizione * corpo della guida a scorrimento su barra diam. 50 mm * corpo della guida completamente escludibile sotto al piano di lavoro * sistema pneumatico di autobloccaggio * sensore per la variazione automatica della quota di posizione guida, in relazione al profilo della guida utilizzato (se alto o basso) – Motore completo di avviamento stella triangolo automatico kW9 HP12 Hz50 (kW11 Hp15 Hz60)

55.50.67 Versione "READY 3 UP" Completa di: – Guida parallela motorizzata con programmatore elettronico – Quadro comandi pensile orientabile – Motore completo di avviamento stella triangolo automatico * lettura della posizione su banda magnetica * regolazione in continuo mediante pulsante * à di spostamenti incrementali * calibratura automatica * visualizzazione elettronica della posizione * corpo della guida a scorrimento su barra diam. 50 mm * corpo della guida completamente escludibile sotto al piano di lavoro * sistema pneumatico di autobloccaggio * sensore per la variazione automatica della quota di posizione guida, in relazione al profilo della guida utilizzato (se alto o basso) – Quadro comandi pensile orientabile – Motore completo di avviamento stella triangolo automatico * kW9 HP12 Hz50 (kW11 Hp15 Hz60)

55.50.81 Versione "READY 3 UP PLUS" completa di: – Guida parallela motorizzata con programmatore elettronico * larghezza di taglio 1500mm – Quadro comandi pensile orientabile – Motore completo di avviamento stella triangolo automatico * lettura della posizione tramite encoder * scorrimento su guida lineare a ricircolo di sfere e movimentazione tramite vite a ricircolo di sfere * regolazione in continuo mediante pulsante o posizionamenti automatici * possibilità di spostamenti incrementali * calibratura automatica * corpo della guida completamente escludibile sotto al piano di lavoro * larghezza di taglio 1500mm – Quadro comandi pensile orientabile – Motore completo di avviamento stella triangolo automatico * kW9 HP12 Hz50 (kW11 Hp15 Hz60)

57.03.20 Lunghezza carro scorrevole 3800 mm capacità a squadrare con incisore di 3800 mm

57.03.21 Pulsanti di marcia/arresto in testa al carro scorrevole per l'avviamento della lama principale, lama incisore e relativo arresto

57.02.33 Guida a squadro con nr. 2 lettori LCD per posizione battute - Ogni battuta con relativa regolazione micrometrica è equipaggiata con lettore digitale elettronico indipendente con sistema di rilevamento su banda magnetica e visualizzazione su display LCD

57.01.22 Guida per tagli angolati su carro scorrevole completo di battuta estensibile per misure di taglio fino a 1500 mm

57.01.23 Guida per tagli angolati con compensazione della misura rispetto alla lama indipendentemente dagli angoli utilizzati, completo di guida in alluminio con battuta.

57.03.22 Telaio a squadrare con dispositivo CompeX per tagli angolati con compensazione automatica della posizione battute. – L'esclusivo sistema consente il funzionamento anche quando viene applicata la guida opzionale per tagli complementari

57.03.10 Guida tagli complementari da applicare alla guida a squadrare standard fornita con la macchina

57.01.62 Guida per tagli paralleli su carro scorrevole ad installazione rapida sul carro, completo di riga millimetrata.

57.01.57 Lettore elettronico di posizione per guida parallela con spostamento manuale e visualizzazione della quota. – Selettore per guida alta e bassa – pulsanti di preset – lettura della posizione su banda magnetica – possibilità di spostamenti assoluti e incrementali

57.01.25 Larghezza di taglio 1000 mm su guida parallela

57.01.26 Larghezza di taglio 1500 mm su guida parallela

57.01.07 Braccio stringipezzo eccentrico
