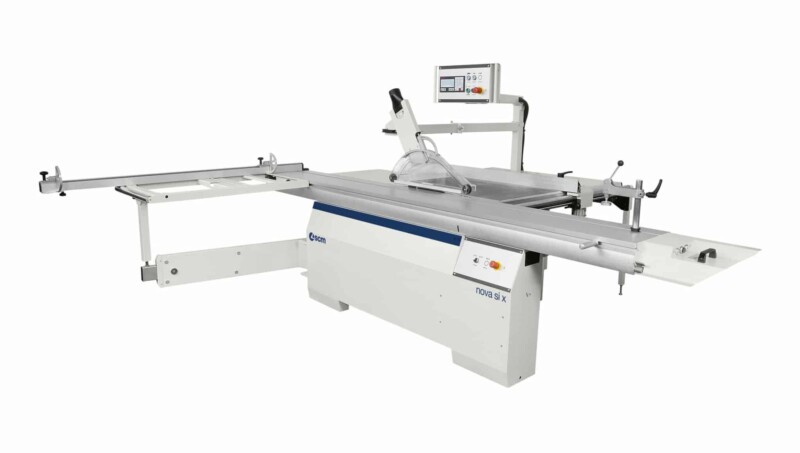

Squadratrice - sega circolare Scm NOVA SI X

Scm

Squadratrice - sega circolare Scm NOVA SI X nuovo

Nome Squadratrice - sega circolare Scm NOVA SI X
Descrizione Squadratrice SCM NOVA SI X a doppia inclinazione
Marca Scm
Modello NOVA SI X
Anno 2021
Condizione nuovo
Codice AMAC 0039

Squadratrice SCM modello NOVA SI X a doppia inclinazione



Dati tecnici

- dimensioni piano sega in ghisa [mm] 1000 x 685

- inclinazione lame -46° ÷ +46°

- max. diam. lama sega con incisore montato [mm] 400

- sporgenza max. lama sega dal piano a 90°/45° [mm] 136/97/60

- diametro lama incisore [mm] 160

- massima capacità a squadrare (standard) [mm] 2600

- larghezza di taglio guida parallela [mm] 1270

Altre caratteristiche tecniche: - motore trifase 7kW (9,4hp) 50Hz – 8kW (11hp) 60Hz - motore trifase (incisore) S1 0,74kW (1hp) 50Hz – 0,9kW (1,2hp) 60Hz - cappe di aspirazione diametro [mm] 120 - 80

Dotazioni standard

Gruppo sega in ghisa, con sollevamento mediante guide a barre cilindriche ed inclinabile mediante lunette laterali di scorrimento ad alta rigidità, completo di incisore con motore indipendente con messa a punto dall'esterno macchina.

Carro scorrevole in alluminio anodizzato (dimensioni 360 x 2600 mm) con sistema di scorrimento su guide in acciaio di elevata precisione temprate e fissate mediante sistema di ribaditura.

Telaio di squadro (dimensioni 1200 x 650 mm) completo di: – guida telescopica con 2 battute reversibili e riga metrica inclinata a favore dell'operatore – braccio stringi-pezzo – bandiera di sostegno telescopica – rullo folle per agevolare il carico e lo scarico del pannello

Guida sega dedicata per il taglio parallelo completa di: - supporto "alta rigidità" in ghisa - regolazione micrometrica e bloccaggio ad eccentrico - barra di scorrimento a sezione rotonda diametro 45 mm, in acciaio rettificato

Controllo elettronico "READY" 2 assi standard (3° asse opzionale) con: – gestione del sollevamento e inclinazione de gruppo lame motorizzato. – Impostazione dati utensile con correzione automatica quota altezza rispetto all'inclinazione. – Modalità: manuale, semiautomatico e automatico con 99 programmi memorizzabili. – Funzioni aggiuntive: calcolatrice e conta ore.

Accessori optional

58.04.90 - Versione con corsa massima a squadrare 3200 mm

58.04.80 - Pulsanti per l'avviamento e l’arresto della lama sega e della lama incisore integrati nel carro scorrevole. Estremamente utili per la lavorazione di pezzi di grosse dimensioni che impediscono un accesso facile e sicuro al quadro comandi principale della macchina. N.B. Solo per “Versioni con corsa massima a squadrare 2600 mm o 3200 mm”

58.02.13 - Dispositivo per tagli angolari con battute reversibili composto da: - guida telescopica con due battute reversibili - lunetta con sistema di selezione rapida dell'angolo

58.02.15 - Dispositivo per tagli angolari pre-settati posizionato direttamente sul telaio di squadro

58.05.03 - Telaio a squadrare con dispositivo Compex per tagli angolati con compensazione automatica della posizione battute.

58.05.04 - Guida di squadro con nr. 2 visualizzatori LCD per la lettura della posizione delle battute. Ogni battuta con relativa regolazione micrometrica è equipaggiata con lettore digitale elettronico indipendente con sistema di rilevamento su banda magnetica e visualizzazione su display LCD. N.B. La quota minima alla quale è possibile posizionare la battuta più vicina alla lama è 300 mm. E’ possibile colmare questo limite acquistando una “Terza battuta di squadro con visualizzatore LCD per la lettura della posizione”.

58.05.05 - Terza battuta di squadro con visualizzatore LCD per la lettura della posizione. Con relativa regolazione micrometrica ed equipaggiata con lettore digitale elettronico indipendente con sistema di rilevamento su banda magnetica e visualizzazione su display LCD. N.B. Solo per “Guida di squadro con nr. 2 visualizzatori LCD per la lettura della posizione delle battute”.

58.05.44 - Versione "READY 3" - Oltre alle funzionalità del controllo Ready standard prevede: – guida parallela motorizzata con programmatore elettronico – lettura della posizione tramite encoder – movimentazione tramite vite a ricircolo di sfere – regolazione in continuo mediante pulsante o posizionamenti automatici – possibilità di spostamenti incrementali – corpo della guida rimovibile – larghezza di taglio 1270mm

58.05.46 - Versione "READY 3 UP" - Oltre alle funzionalità del controllo Ready standard prevede: – Guida parallela motorizzata con programmatore elettronico * lettura della posizione tramite encoder * movimentazione tramite vite a ricircolo di sfere * regolazione in continuo mediante pulsante o posizionamenti automatici * possibilità di spostamenti incrementali * corpo della guida rimovibile * larghezza di taglio 1270mm – Quadro comandi pensile orientabile

58.03.45 - Pianetto aggiuntivo sul carro scorrevole per il supporto dei pannelli di grandi dimensioni

58.02.05 - Visualizzatore digitale per la lettura della quota sulla guida parallela completo di: - dispositivo digitale composto da display e banda magnetica

58.05.47 - 2 velocità della sega (3500/5000 giri/min) N.B. Disponibile solo con opzionale “READY 3 UP”

08.04.92 - Imballo triple wall per versione base (carro 2600 mm)

08.04.93 - Imballo triple wall per versione carro 3200 mm

08.04.94 - Imballo triple wall per versione carro 2600 mm con "READY 3"

08.04.95 - Imballo triple wall per versione carro 3200 mm con "READY 3"

08.04.96 - Imballo triple wall per versione carro 2600 mm con "READY 3 UP"

08.04.97 - Imballo triple wall per versione carro 3200 mm con "READY 3 UP"
