Squadratrice - sega circolare Scm NOVA SI 30

Squadratrice - sega circolare Scm NOVA SI 30 nuovo

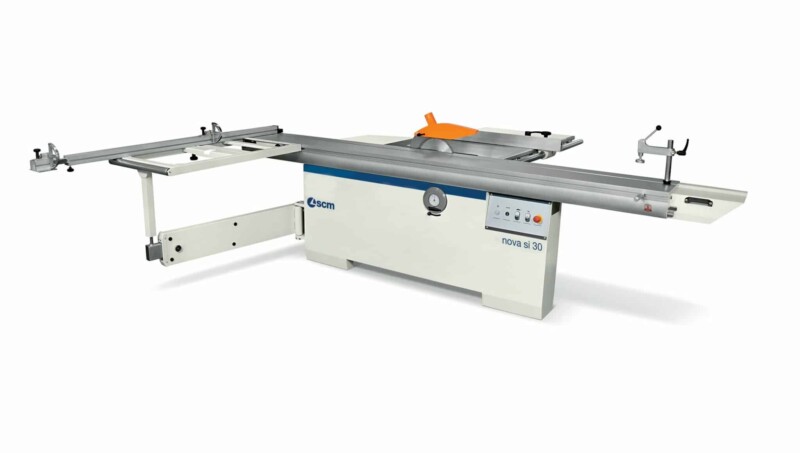

Squadratrice SCM modello NOVA SI 30



DATI TECNICI

Max altezza di taglio a 90° mm. 90 con lama 315

Max altezza di taglio a 45° mm. 70 con lama 315

Inclinazione lama (gradi) 45

Sollevamento e inclinazione lame: manuali

Velocità di rotazione lama principale g/min 4000

Velocità di rotazione lama incisore g/min 9200

Potenza motore lama principale kW (HP) 50Hz 5 (6,6)

Potenza motore lama incisore [S1] kW (HP) 50Hz 0,55 (0,75)

Capacità a squadrare: con carro 2600 mm 2600x3200 / con carro 3200 mm 3200x3200

Larghezza di taglio alla guida parallela mm. 1270

Diametro bocca di aspirazione: - al basamento mm 120 - alla protezione sospesa mm 80 - al coltello divisore mm 60



Dotazioni Standard

Gruppo sega in ghisa, con sollevamento mediante guide a coda di rondine ed inclinabile mediante lunette laterali di scorrimento ad alta rigidità, completo di incisore con motore indipendente con messa a punto dall'esterno macchina. Carro scorrevole in alluminio anodizzato (dimensioni 360 x 2600 mm) con sistema di scorrimento su guide in acciaio di elevata precisione temprate e fissate mediante sistema di ribaditura. Telaio di squadro (dimensioni 1200 x 650 mm) completo di: – guida telescopica con 2 battute reversibili e riga metrica inclinata a favore dell'operatore – braccio stringi-pezzo – bandiera di sostegno telescopica – rullo folle per agevolare il carico e lo scarico del pannello Guida sega dedicata per il taglio parallelo completa di: - supporto "alta rigidità" in ghisa - regolazione micrometrica e bloccaggio ad eccentrico - barra di scorrimento a sezione rotonda diametro 45 mm, in acciaio rettificato Visualizzazione dell'inclinazione del gruppo lame sul fronte macchina.

Accessori optional



58.04.90 Versione con corsa massima a squadrare 3200 mm



58.04.80 Pulsanti per l'avviamento e l’arresto della lama sega e della lama incisore integrati nel carro scorrevole                  Estremamente utili per la lavorazione di pezzi di grosse dimensioni che impediscono un accesso facile e sicuro al quadro comandi principale della macchina N.B. Solo per “Versioni con corsa massima a squadrare 2600 mm o 3200 mm”



58.01.99 Sollevamento e inclinazione motorizzati del gruppo lame



58.05.21 Guida parallela motorizzata con programmatore elettronico (1 asse) completa di – lettura della posizione tramite encoder – movimentazione tramite vite a ricircolo di sfere – regolazione in continuo mediante pulsante o posizionamenti automatici – possibilità di spostamenti incrementali – corpo della guida rimovibile – larghezza di taglio 1270mm N.B. Non disponibile con “sollevamento ed inclinazione motorizzati del gruppo lame”



58.02.13 Dispositivo per tagli angolari con battute reversibili composto da: - guida telescopica con due battute reversibili - lunetta con sistema di selezione rapida dell'angolo



58.02.15 Dispositivo per tagli angolari pre-settati posizionato direttamente sul telaio di squadro



58.05.03 Telaio a squadrare con dispositivo Compex per tagli angolati con compensazione automatica della posizione battute.



58.05.04 Guida di squadro con nr. 2 visualizzatori LCD per la lettura della posizione delle battute Ogni battuta con relativa regolazione micrometrica è equipaggiata con lettore digitale elettronico indipendente con sistema di rilevamento su banda magnetica e visualizzazione su display LCD. N.B. La quota minima alla quale è possibile posizionare la battuta più vicina alla lama è 420 mm (450 mm per sega a doppia inclinazione +/-46°). E’ possibile colmare questo limite acquistando una “Terza battuta di squadro con visualizzatore LCD per la lettura della posizione”.



58.05.05 Terza battuta di squadro con visualizzatore LCD per la lettura della posizione Con relativa regolazione micrometrica ed equipaggiata con lettore digitale elettronico indipendente con sistema di rilevamento su banda magnetica e visualizzazione su display LCD. N.B. Solo per “Guida di squadro con nr. 2 visualizzatori LCD per la lettura della posizione delle battute”.



53.03.40 Lama incisore espandibile Spessore min. ÷max.: 2,8 ÷ 3,6 mm Diametro lama: 120 mm Diametro foro: 20 mm Numero denti: Z 24



58.03.45 Pianetto aggiuntivo sul carro scorrevole per il supporto dei pannelli di grandi dimensioni



58.04.94 Protezione alla lama di tipo sospeso (larghezza taglio 1270 mm) completo di cappa di aspirazione diametro 80 mm N.B. Per SI 40 Nova: già prevista in configurazione standard per versioni CE e USA/Canada



58.02.05 Visualizzatore digitale per la lettura della quota sulla guida parallela completo di: dispositivo digitale composto da display e banda magnetica



58.03.35 Motore trifase 7kW (9,5HP) 50Hz - 8kW (10HP) 60Hz con avviamento stella-triangolo automatico



58.04.95 Motore autofrenante alla sega                  N.B.: -Per SI 40 Nova: già previsto nella configurazione standard delle macchine in verisone CE e USA/Canada                  N.B. - Non disponibile con motore monofase S1 3,6 kW (4,8 HP) 60Hz



08.69.09 Imballo triple wall per versione base (carro 2600 mm)



08.69.11 Imballo triple wall per versione carro 3200 mm



08.69.16 Imballo triple wall per versione carro 2600 mm con guida parallela motorizzata o "READY 3"



08.69.40 Imballo triple wall per versione carro 3200 mm con guida parallela motorizzata o "READY 3"
