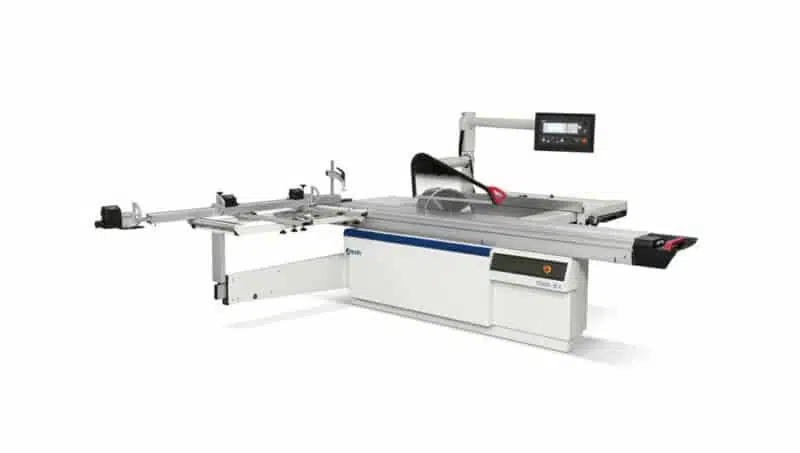

Squadratrice - sega circolare Scm CLASS SI X

Doppia inclinazione lama: massima altezza di taglio senza compromessi. La soluzione esclusiva di Scm che consente di utilizzare una lama da 550 mm di diametro, sia per tagli a 90° che inclinati a ±46°, garantendo le massime prestazioni su pannelli nobilitati o componenti in massello.

Carro scorrevole: qualità di taglio garantita nel tempo. Il carro non richiede mai nessuna regolazione e grazie alla sua struttura con guide in acciaio speciale rettificato ad arco(soluzione esclusiva e brevettata SCM), sopporta carichi quattro volte superiori.

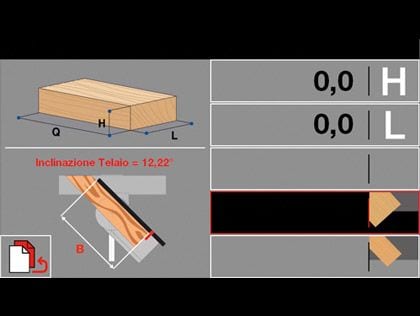

Easy: massima affidabilità e semplicità di utilizzo grazie ai tasti funzione e con il controllo elettronico fino a 5 assi. L’ampio monitor suggerisce costantemente all’operatore le indicazioni corrette per qualunque configurazione di taglio.

Nuovo sistema automatico di posizionamento protezione sospesa: l’innovazione al servizio dell’operatore. La protezione sospesa si posiziona automaticamente in funzione dell’inclinazione lama per mezzo dell’esclusivo “Sistema AP” (soluzione esclusiva e brevettata SCM). Questo rende il passaggio da tagli con diverse inclinazioni ancora più veloce e sicuro, senza che l’operatore debba cambiare il settaggio della macchina. Accessori optional

57.03.47 Versione "EASY 3 UP PLUS" CE e USA/Canada completa di: – Quadro comandi pensile orientabile facilmente raggiungibile dall'operatore – Guida parallela motorizzata gestita da CN * lettura della posizione tramite encoder * a scorrimento su guida lineare a ricircolo di sfere e movimentazione tramite vite a ricircolo di sfere * regolazione in continuo mediante pulsante o posizionamenti automatici * possibilità di spostamenti incrementali * calibratura automatica * corpo della guida completamente escludibile sotto al piano di lavoro * larghezza di taglio 1500 mm – Pulsanti di marcia/arresto integrati nel carro scorrevole per l'avviamento della lama principale, lama incisore e relativo arresto



57.03.48 Gruppo incisore con motorizzazione indipendente - Velocità di rotazione incisore 6000 g/min - Potenza motore lama incisore (50 Hz) 1,3 (1,7) kW (hp) Completo di: – regolazione a 2 assi automatica per la movimentazione motorizzata di traslazione e spostamento verticale della lama incisore – esclusione automatica con lo spegnimento delle lame - Lama incisore espandibile * Spessore min. ÷max.: 2,8 ÷ 3,6 mm * Diametro lama: 160 mm * Diametro foro: 20 mm * Numero denti: Z 36



11.02.40 Lunghezza carro scorrevole 3800 mm - capacità a squadrare con incisore di 3800 mm



57.03.45 Lunghezza carro scorrevole 2200 mm - capacità a squadrare con incisore di 2200 mm



57.03.41 Trattamento superficiale di rinforzo per carro scorrevole e traverse mobili del telaio di squadro - Dedicato per le lavorazioni intensive e di materiali particolarmente abrasivi N.B. Non disponibile per “Lunghezza carro scorrevole 2200 mm”



57.03.49 Quadro comandi pensile facilmente raggiungibile dalla posizione operatore - NON DISPONIBILE PER LE VERSIONI PRECONFIGURATE



95.11.06 Pulsanti di marcia/arresto integrati nel carro scorrevole per l'avviamento della lama principale, lama incisore e relativo arresto NON DISPONIBILE PER LE VERSIONI PRECONFIGURATE



57.02.27 Guida a squadrare "Quick Lock" sul telaio con posizionamento, bloccaggio o sbloccaggio simultaneo. Completo di rullo estensibile per appoggio dalla lama di mm 2400. N.B. Obbligatorio selezionare una guida per tagli angolati



57.00.42 Guida a squadro con n. 3 lettori LCD per posizione battute. Ogni battuta è equipaggiata con lettore digitale elettronico indipendente con sistema di rilevamento su banda magnetica e visualizzazione su display LCD



57.00.51 Guida per tagli angolati su carro scorrevole completa di battuta estensibile per misure di taglio fino a 1500 mm.



57.00.44 Guida per tagli angolati con compensazione della posizione battuta rispetto alla lama indipendentemente dagli angoli utilizzati, completo di guida in alluminio con battuta per dimensioni fino a 1500 mm.



57.00.30 Guida per tagli angolati con lettori elettronici e compensazione della posizione battuta rispetto alla lama indipendentemente dagli angoli utilizzati. Guida in alluminio con battuta per dimensione fino a 1500 mm.Lettori digitali elettronici indipendenti per la posizione battuta e angolo d'inclinazione riga. Sistema di rilevamento su banda magnetica e visualizzazione su display a LCD



57.03.09 Telaio a squadrare con dispositivo CompeX per tagli angolati con compensazione automatica della posizione battute. – L'esclusivo sistema consente il funzionamento anche quando viene applicata la guida opzionale per tagli complementari N.B.: non compatibile con il dispositivo Quick Lock



57.03.10 Guida tagli complementari da applicare alla guida a squadrare standard fornita con la macchina



57.00.45 Guida per tagli paralleli su carro scorrevole ad installazione rapida sul carro, completo di riga millimetrata, estensione della battuta per misure di taglio fino a 1000 mm e sistema di riferimento millimetrico per primo taglio di refilo.



57.00.41 Guida per tagli paralleli su carro scorrevole con lettore elettronico ad installazione rapida sul carro. Completo di lettore digitale elettronico con sistema di rilevamento su banda magnetica e visualizzazione su display a LCD. Dotato di estensione della battuta per misure di taglio fino a 1000 mm e sistema di riferimento millimetrico per primo taglio di refilo.



11.11.98 Autotrasformatore per tensioni 220V, 230V, 600V - N.B.: obbligatorio quando è previsto l' inverter per tensioni di 220V, 230V e 600V.



57.02.31 Lettore elettronico di posizione per guida parallela con spostamento manuale e : – selettore per guida alta e bassa e pulsanti di preset – visualizzazione elettronica della posizione corpo della guida a scorrimento su barra diam. 50 mm – lettura della posizione su banda magnetica – possibilità di spostamenti relativi NON DISPONIBILE PER LE VERSIONI PRECONFIGURATE



28.01.36 Larghezza di taglio 1000 mm su guida parallela N.B. Non disponibile per “Versione "READY 3 UP PLUS" CE e USA/Canada” e “Versione "EASY 3 UP PLUS" CE e USA/Canada”



28.01.35 Larghezza di taglio 1500 mm su guida parallela



57.03.52 Guida parallela motorizzata gestita da CN * lettura della posizione tramite encoder * a scorrimento su guida lineare a ricircolo di sfere e movimentazione tramite vite a ricircolo di sfere * regolazione in continuo mediante pulsante o posizionamenti automatici * possibilità di spostamenti incrementali * calibratura automatica * corpo della guida completamente escludibile sotto al piano di lavoro * larghezza di taglio 1500 mm NON DISPONIBILE PER LE VERSIONI PRECONFIGURATE



31.12.40 Pressatore a tutta lunghezza sul carro completo di nr. 2 pressatori pneumatici con comando centralizzato capacità di lavoro: – 3030 mm con carro scorrevole 3200 – 3650 mm con carro scorrevole 3800



57.00.16 Secondo telaio con supporto per scorrimento rotaia per sostenere pannelli di grandi dimensioni



57.03.53 Prolunga di sostegno pannelli con rulliera lato guida parallela. Facilmente escludibile quando non utilizzato



57.03.35 Sistema per il bloccaggio rapido della lama principale "Pro-Lock" con regolazione rapida e senza chiavi dello spaccalegno



57.03.54 Cassetto porta-lame integrato nel basamento macchina e rastrelliera porta-utensili



57.03.42 Braccio stringipezzo eccentrico supplementare



53.03.30 Configurazione macchina per la lavorazione di materiali extra-legno Configurazione che rende la macchina adatta anche alla lavorazione di sughero, gomma rigida o plastica, compensato ricoperto in materiale plastico. Sono esclusi dalle lavorazioni i metalli e i compositi a base di legno-cemento. NOTA BENE, per materiali non compresi nell’elenco: Considerata l’elevata varietà del mercato extra-legno, prima di impegnarsi nell’offerta di una soluzione tecnica è obbligatorio spedire ad SCM materiale di campionario per far eseguire una adeguata valutazione. AVVERTENZE: E’ consigliato l’uso di sistemi di aspirazione dotati di trappole di intercettazione dei trucioli per evitare che gli stessi danneggino il corpo aspirante. In base al tipo di materiale che si vuole lavorare è obbligatorio dotare la macchina di un utensile adeguato, rivolgendosi al proprio utensiliere di fiducia. Opzionali consigliati: - Inverter per variazione elettronica velocità 2700-6000 g/min (CLASS SI 400EP e L'INVINCIBILE SI 3)



53.03.16 Dispositivo di micro-lubrificazione della lama per la lavorazione di materiali plastici e leghe leggere in alluminio ed ottone Con sistema di regolazione della quantità di liquido di lubrificazione spruzzato. N.B.: - Il dispositivo è obbligatorio per la lavorazione di metalli leggeri, estremamente utile con particolari materie plastiche - E' obbligatorio scegliere l'opzionale “Configurazione macchina per la lavorazione di materiali extra-legno” per i modelli che lo prevedono
