Toupie Scm NOVA TI 105

Toupie Scm NOVA TI 105 nuovo

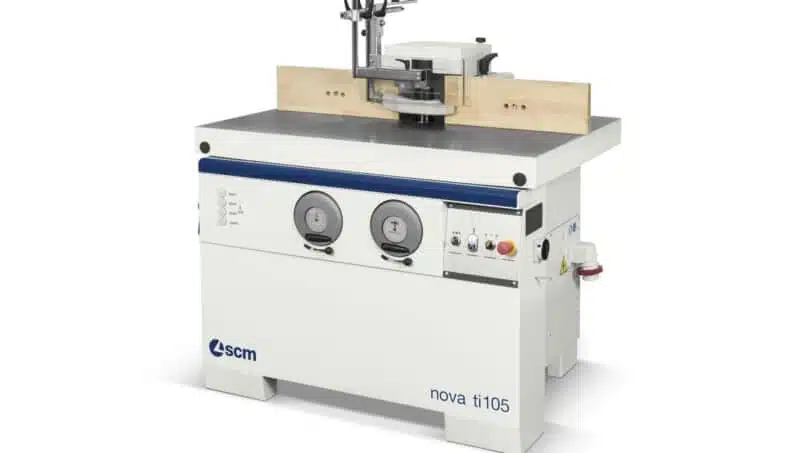

Toupie SCM modello NOVA TI 105 inclinabile



DATI TECNICI

Dimensione del piano di lavoro (con vagone opzionale) mm. 1200x855 (1200x530)

Inclinazione albero toupie 0° / +45°

Lunghezza utile dell’albero C.E. diam. 30-35 (40-50) mm. 125 (125)

Sporgenza della base albero dal piano mm. 2

Sporgenza della base albero dal piano con albero intercambiabile mm. 38

Max diametro utensile rientrabile sotto al piano (45°) mm. 240x80 (150x80)

Diametro esterno della bocca di aspirazione sulla cuffia toupie mm. 120

Diametro esterno della bocca di aspirazione sul basamento mm. 120

DOTAZIONE STANDARD

Movimentazione manuale per il sollevamento dell'albero portautensile completo di visualizzatore numerico per la rilevazione della quota di lavoro.

Movimentazione manuale per l'inclinazione dell'albero porta utensile completa di visualizzatore numerico per la rilevazione dell angolo di lavoro

Guida toupie fissa con piani in legno (versione con protezioni elettriche) completa di cappa d'aspirazione (max diametro utensile 310 mm per TF110 e 240mm per TF100-TI105).

Guida toupie registrabile con piani in legno (versione CE e Usa/Canada) - Completa di cappa d'aspirazione e piano in legno di continuità (max diametro utensili 250mm per TF110 e 240mm per TF100-TI105).

Velocità di rotazione dell'albero 3500/6000/8000/10000 g/min a 50Hz - Velocità di rotazione dell'albero 4000/7000/9000/12000 g/min a 60Hz

Predisposizione elettrica per il trascinatore (Versione CE)

Predisposizione elettrica per il trascinatore (Versioni USA/Canada)

Visualizzatore elettrico della velocità inserita.

Potenza motore 5kW 50Hz (6kW 60Hz) con avviamento diretto: 5kW 7HP 50Hz (6kW 8HP 60HZ)

Inversione di rotazione albero toupie con interblocco elettrico per l'avviamento.

Protezione per lavori all'albero (massimo diametro utensile 160 mm) (versione CE)

Pulsante di emergenza

Micro-interruttori di sicurezza al bloccaggio albero (Versioni CE e USA/Canada)

Micro-interruttore di sicurezza allo sportello di accesso al vano motore

Interruttore generale lucchettabile

Protezione magnetotermica

Trasformatore per circuito ausiliario 110V

Freno motore automatico sul motore principale (Versioni CE e USA/Canada)

Freno motore meccanico sul motore principale (Versione con protezioni elettriche)

Accessori optional

55.50.63 Versione preconfigurata "PS" con vagone alluminio frontale                  Dimensioni piano di lavoro: – base macchina 1200 mm – vagone alluminio di lunghezza 1200mm Completa di: – braccio stringi pezzo eccentrico – guida telescopica inclinabile con n° 2 battute

55.50.64 Versione preconfigurata "PS Plus" con vagone alluminio frontale                  Dimensioni piano di lavoro: – base macchina 1200x530mm – vagone alluminio di lunghezza 1200 mm Completa di: – braccio stringi pezzo eccentrico – guida telescopica inclinabile con n° 2 battute su telaio di supporto con bandiera – potenza motore con avviamento stella triangolo automatico 7kW 9,5HP 50Hz (8kW 11HP 60Hz)

57.00.74 Guida toupie registrabile con piani in legno (versione con protezioni elettriche) completa di cappa d'aspirazione e piano in legno di continuità (max diametro utensili 250mm per TF110 e 240mm per TF100-TI105)

57.00.76 Guida toupie con programmazione meccanica (versione CE e Usa/Canada) - Guida toupie con regolazione lineare in continuo mediante manovella accessibile dal fronte macchina per: – traslazione totale della guida in relazione al diametro dell'utensile – regolazione dell'asportazione sul piano di entrata – spostamento visualizzato da numeratori meccanici – piani in legno e piano di continuità

57.01.94 Guida toupie con programmazione meccanica (versioni con protezioni elettriche) - Guida toupie con regolazione lineare in continuo mediante manovella accessibile dal fronte macchina per: – traslazione totale della guida in relazione al diametro dell'utensile – regolazione dell'asportazione sul piano di entrata – spostamento visualizzato da numeratori – piani in legno e piano di continuità

57.01.45 Piani in alluminio anziche' in legno per guida con righette di continuità piano. N.B: non disponibile con la guida toupie fissa.

57.02.66 Cuffia per tenonare completa di limitazione elettrica della velocità di rotazione. 3500rpm a50Hz 4000rpm a 60Hz Diametro massimo utensile utilizzabile: 320 mm con albero 40 e 50 mm. - Include pianetto per la tenonatura. NB: disponibile solo per le versioni “PS” e”PS Plus”

57.02.69 Cuffia per tenonare (USA/Canada) completa di limitazione elettrica della velocità di rotazione 4000rpm a 60Hz Diametro massimo utensile utilizzabile: 12” con albero 1” 1⁄4 - Pianetto a tenonare incluso. NB: disponibile solo per le versioni “PS” e”PS Plus”

57.02.70 Cuffia per tenonare - Diametro massimo utensile utilizzabile: 275 mm con albero 30 e 35 mm. - Pianetto a tenonare incluso. NB: disponibile solo per le versioni “PS” e”PS Plus”

57.02.68 Versione "LL" piano con 2 estensioni per profilare completo di: – lunghezza mm 2500 completo di barra per appoggio anteriore registrabile per pezzi di grandi dimensioni – estensione frontale estraibile – pulsante di emergenza

57.01.44 Carrello sul piano fisso per piccole tenonature completo di guida porta battute orientabile sul piano +/-60°con estensione telescopica e braccio stringipezzo. Diametro massimo dell'utensile montabile 250 mm su TF110 e 240 mm su TF100 - TI105, con la guida a profilare standard. N.B.: su macchina TF100 e TI105 altezza massima lavorabile 70mm, quando presente albero intercambiabile 60mm.

57.02.64 Albero toupie intercambiabile - N.B. Altezza utile albero 90mm.

57.02.65 Albero di ricambio intercambiabile - N.B. Disponibile solo con codice 57.02.64

57.01.56 Potenza motore 7kW 50Hz (8kW 60Hz) con avviamento stella triangolo automatico: 7kW 9,5HP 50Hz (8kW 11HP 60Hz)
