Toupie Scm INVINCIBILE TI 7

Scm

Toupie Scm INVINCIBILE TI 7 nuovo

Nome Toupie Scm INVINCIBILE TI 7
Descrizione Toupie SCM INVINCIBILE TI 7
Marca Scm
Modello INVINCIBILE TI 7
Anno 2021
Condizione nuovo
Codice AMAC 0021

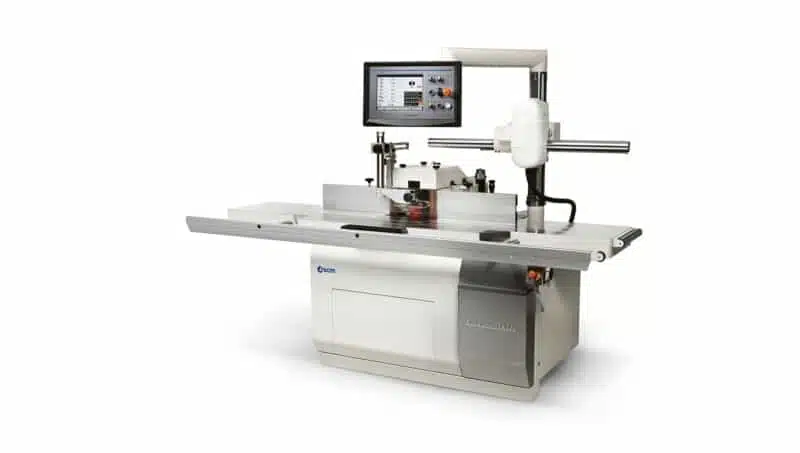

Toupie SCM modello INVINCIBILE TI 7

  Dati tecnici
L'invincibile ti 7
Lunghezza utile dell’albero toupie diam. 30-35 (40-50) mm 140 (140)
Velocità rotazione albero toupie (a 50 Hz) giri/min 900 ÷ 12000
Diametro max. dell’utensile a profilare mm 250
Diametro max. dell’utensile rientrante sotto il piano a 90° mm 300
Diametro massimo dell’utensile a tenonare mm 300
Potenza motore trifase a partire da kW/Hz 7,5 (7,5) / 50 (60)
Vantaggi
Elettromandrino: la tecnologia del centro di lavoro al servizio dell’artigiano. Precisione assolutadi lavorazione ed assenza di vibrazione grazie alla struttura perfettamente bilanciata. La trasmissione diretta dell’elettromandrino elimina le operazioni di manutenzione dei tradizionali sistemi con trasmissione a cinghia.
Cambio rapido dell'utensile: flessibile e sicuro con un risparmio di tempo del 75% nel set up rispetto ai sistemi tradizionali. Massima precisione d’accoppiamento con il doppio sistema del soffio dell’aria che mantiene pulite le superfici di contatto.
Riconoscimento utensile: velocità di set up in sicurezza. Il sistema elimina ogni operazione manuale per il settaggio di lavoro consentendo di ottenere automaticamente tutti i dati.

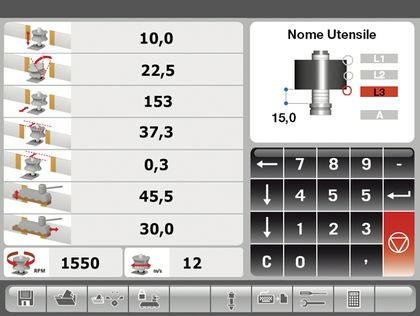

"Easy touch": il vantaggio immediato che ti guida ovunque. Ogni lavorazione è seguita passo a passo da suggerimenti ed informazioni che impediscono all’operatore di compiere operazioni errate.

Accessori optional

57.02.57 Dispositivo di supporto trascinatore con movimentazioni verticale ed orizzontale manuali Regolazione verticale, in relazione allo spessore del pezzo da lavorare, con visualizzazione della posizione su lettore digitale meccanico, e regolazione orizzontale in relazione al diametro dell'utensile. Il dispositivo utilizzando la colonna del quadro pensile consente la totale escludibilità del trascinatore dal piano di lavoro. N.B.: L'opzionale è disponibile solo in abbinamento al quadro comandi pensile

57.02.59 Dispositivo di supporto trascinatore con movimentazioni automatiche gestite da controllo elettronico Regolazione verticale, in relazione allo spessore del pezzo da lavorare, con visualizzazione della posizione su lettore digitale elettronico, e regolazione orizzontale in relazione al diametro dell'utensile. Sistema di bloccaggio pneumatico automatico Il dispositivo utilizzando la colonna del quadro pensile consente la totale escludibilità del trascinatore dal piano di lavoro. N.B.: - Pressione pneumatica di esercizio 6 bar. - L'opzionale è disponibile solo in abbinamento alla guida toupie "Flex" con movimentazione automatica

53.02.08 N° 4 alberi portautensile con attacco HSK B 63 completi di rastrelliera con n° 5 sedi per alberi porta utensile. Ciascun albero è completo del dispositivo elettronico (transponder) necessario per essere riconosciuto dal controllo elettronico.

53.00.13 N° 1 albero porta utensile con attacco HSK B 63 (suppl.) L'albero è completo del dispositivo elettronico (transponder) necessario per essere riconosciuto dal controllo elettronico

53.02.12 Cono porta utensile HSK B 63, completo di ghiera senza pinza, destro

53.02.13 Cono porta utensile HSK B 63, con ghiera senza pinza, sinistro

21.18.27 Magazzino porta utensili semovibile completo di 2 rastrelliere e mensola multiuso N.B. Disponibile solo per versione H-E

57.02.58 Potenza elettromandrino 11kW 15HP N.B. Disponibile solo in abbinamento alla versione M-E o in alternativa alla versione H-E

57.02.89 SAVENERGY Sistema di gestione intelligente dei consumi energetici macchina per l'eliminazione degli sprechi, composto dalle seguenti funzionalità:. – ottimizzazione del sistema di aspirazione – stand-by automatico – gestione intelligente del raffreddamento dell'elettromandrino – ottimizzazione dell'aria compressa con sezionamento automatico dell'alimentazione pneumatica N.B. Disponibile solo in abbinamento alla versione M-E o in alternativa alla versione H-E



11.02.93 VERSIONE "LL" piano con 2 estensioni in ghisa per profilare con: – lunghezza mm 2500 completo di barra per appoggio anteriore registrabile per pezzi di grandi dimensioni – pulsante di emergenza

11.02.05 Carrello sul piano fisso per piccole tenonature completo di guida porta battute orientabile sul piano +/-60° con estensione telescopica e braccio stringipezzo. Diametro massimo dell'utensile 250 mm (con guida a profilare).

57.01.05 Versione "TL" PRO-10 per tenonare e profilare con carro per tenonare ad avanzamento manuale con scorrimento su guide a ricircolo di sfere THK rapidamente escudibile dal piano di lavoro – guida telescopica inclinabile da +45° a -45° rispetto alla direzione di avanzamento – guida telescopica con N. 4 battute posizionabili e memorie di riferimento per la programmazione della lunghezza dei pezzi – piano di lavoro con estensioni laterali (lunghezza complessiva 2500mm) completo di barra di appoggio anteriore registrabile per pezzi di grandi dimensioni – braccio stringipezzo eccentrico – N.1 paraschegge su guida con battuta di riferimento – cuffia per tenoni con cappa di aspirazione: * con cambio utensile rapido max diam. utensile 300 mm * con albero da 30 a 35 mm max diam. utensile 300 mm * con albero da 40 a 50 mm max diam. utensile 350 mm – pulsante di emergenza – protezione parabraccio – microinterruttori per il controllo e la limitazione a 3000/4500 G/MIN in tenonatura (solo per configurazione CE) N.B: - disponibile solo in abbinamento a Guida toupie con programmazione meccanica o in alternativa guida toupie "Flex" - obbligatorio l'inverter o versioni M-E o H-E per la TF 5

53.02.21 Autotrasformatore per tensioni 220V, 230V, 600V

08.97.05 Imballaggio marittimo (Base e "LL" con Quadro comandi pensile ed Inverter)

08.74.04 Imballaggio marittimo ("TL" con Quadro comandi pensile )
