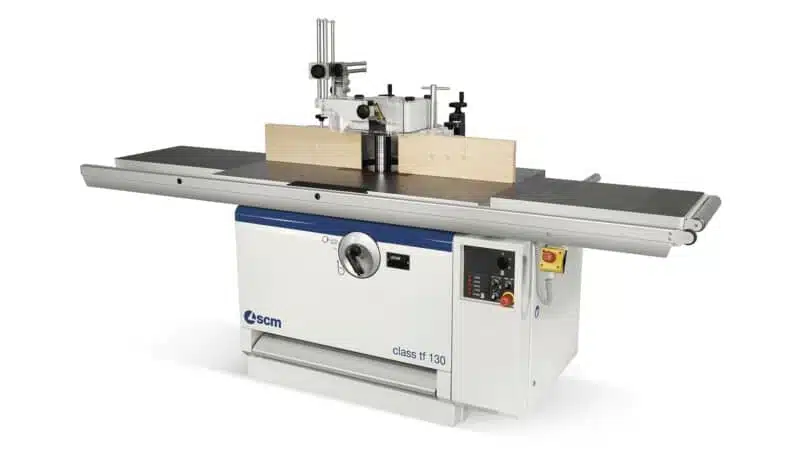

Toupie SCM modello CLASS TF 130



Dati tecnici

Dimensione del piano di lavoro mm. 1200x730

Lunghezza utile dell’albero C.E. diam. 30-35 (40-50) mm. 140 (180)

Sporgenza della base albero dal piano mm. 52

Sporgenza della base albero dal piano con albero intercambiabile mm. 92

Max diametro utensile rientrabile sotto al piano con piano con anelli (con piano a settore “Fast”) mm. 320x85 (300x85)

Corsa della guida toupie con programmazione meccanica (posizionamento rispetto all'asse dell'albero)  125 (da -125 a +125 con albero MK5)

Diametro esterno della bocca di aspirazione sulla cuffia toupie mm. 120

Diametro esterno della bocca di aspirazione sul basamento mm. 120

Velocità di flusso aria dell'impianto di aspirazione m/s 20

Consumo aria dell'impianto di aspirazione mc/h 1700

Dotazioni standard

Movimentazione manuale per il sollevamento dell'albero portautensile completo di visualizzatore numerico per la rilevazione della quota di lavoro.

Guida toupie registrabile con piani in legno - Completa di cappa d'aspirazione e piano in legno di continuità (max diametro utensili 250mm

Velocità di rotazione dell'albero 3000/4500/6000/7000/10000 g/min

Predisposizione elettrica per il trascinatore (Versione CE)

Visualizzatore elettrico della velocità inserita.

Inversione di rotazione albero toupie con interblocco elettrico per l'avviamento.

Avviamento stella-triangolo manuale (Protezioni elettriche)

Avviamento stella-triangolo automatico (versione CE)

Potenza motore 7kW 50Hz (8kW 60Hz) 7kW 9,5HP 50Hz (8kW 11HP 60Hz)

Protezione per lavori all'albero (massimo diametro utensile 160 mm) (versione CE)

Pulsante di emergenza

Micro-interruttori di sicurezza al bloccaggio albero (Versioni CE)

Micro-interruttore di sicurezza allo sportello di accesso al vano motore

Interruttore generale lucchettabile

Protezione magnetotermica

Trasformatore per circuito ausiliario 110V

Freno motore automatico sul motore principale (Versioni CE e USA/Canada)

Freno motore meccanico sul motore principale (Versione con protezioni elettriche e USA/Canada)

Accessori optional

57.02.60 Quadro comandi pensile - Facilmente raggiungibile dall'operatore.

57.02.57 Dispositivo di supporto trascinatore con movimentazioni verticale ed orizzontale manuali - Regolazione verticale, in relazione allo spessore del pezzo da lavorare, con visualizzazione della posizione su lettore digitale meccanico, e regolazione orizzontale in relazione al diametro dell'utensile. Il dispositivo utilizzando la colonna del quadro pensile consente la totale escludibilità del trascinatore dal piano di lavoro. N.B.: L'opzionale è disponibile solo in abbinamento al quadro comandi pensile.

57.02.21 Guida toupie con programmazione meccanica - Guida toupie con regolazione mediante volantini accessibili dal fronte macchina per: * traslazione totale della guida in relazione al diam. dell'utensile * regolazione dell'asportazione sul piano di entrata - spostamenti visualizzati da numeratori meccanici - piani in legno e piano di continuità – max diametro utensile 250 mm

57.02.12 Guida toupie "Flex" con programmazione meccanica - Guida toupie con regolazione mediante volantini accessibili dal fronte macchina per: * traslazione totale della guida in relazione al diam. dell'utensile * regolazione dell'asportazione sul piano di entrata – spostamenti visualizzati da numeratori meccanici – piani in legno e piano di continuità – Sistema “Flex” per l'esclusione della guida dal piano di lavoro. – max diametro utensile 250 mm

24.01.54 Piani in alluminio anzichè in legno completi di righette di continuità

29.13.21 Piano a settore " Fast" a regolazione manuale - In alternativa agli anelli per l'ottimizzazione dell'appoggio del pezzo in prossimità dell'utensile.

93.01.00 Avviamento motore stella-triangolo automatico (Protezioni elettriche e USA/Canada)

57.00.64 Potenza motore 9kW 50Hz (11kW 60Hz) - Con avviamento stella/triangolo automatico: 9kW 12HP 50Hz (11kW 15HP 60Hz)

26.01.08 Albero toupie intercambiabile con attacco MK5 - L'albero toupie intercambiabile MK5 include la predisposizione per il bloccaggio rapido utensile “T-SET” N.B.: L'albero toupie intercambiabile MK5 permette di poter acquistare il dispositivo “T-SET” come accessorio posticipatamente all'acquisto della macchina.

13.02.09 Albero di ricambio (per intercambiabile MK5)

57.02.10 Cono porta utensile MK5, completo di ghiera e pinza, destro

57.02.11 Cono porta utensile MK5, completo di ghiera e pinza, sinistro

57.02.92 Bloccaggio rapido utensile "T-SET" - Permette il bloccaggio e lo sbloccaggio degli utensili con il semplice utilizzo di una pistola ad aria compressa. N.B. - L'opzione è disponibile solo in abbinamento all'albero toupie intercambiabile con attacco MK5. - “T-SET” è associabile ad un solo diametro di albero. Nel caso vengano selezionati ulteriori “Alberi di ricambio intercambiabile MK” opzionali con diametri differenti da quello selezionato in fase di composizione macchina, è necessario ordinare un numero di sistemi “T-SET” uguale ai differenti diametri di alberi selezionati

11.02.93 VERSIONE "LL" piano con 2 estensioni in ghisa per profilare con: - lunghezza mm 2500 completo di barra per appoggio anteriore registrabile per pezzi - pulsante di emergenza di grandi dimensioni

11.02.05 Carrello sul piano fisso per piccole tenonature completo di guida porta battute orientabile sul piano +/-60° con estensione telescopica e braccio stringipezzo. Diametro massimo dell'utensile 250 mm (con guida a profilare)

57.00.00 Versione "TL" per tenonare e profilare (C.E.) con carro per tenonare ad avanzamento manuale - braccio stringipezzo eccentrico - guida telescopica inclinabile con N.4 battute posizionabili e memorie di riferimento - N.1 paraschegge su guida con battuta di riferimento - N.1 estensione al piano in ingresso completo di barra di appoggio anteriore - cuffia per tenoni con cappa di aspirazione: * con cambio utensile rapido max diam. utensile 300 mm * con albero da 30 a 35 mm max diam. utensile 300 mm * con albero da 40 a 50 mm max diam. utensile 350 mm - pulsante di emergenza - protezione parabraccio - microinterruttori per il controllo e la limitazione a 3000/4500 G/MIN in tenonatura N.B: - disponibile solo in configurazione C.E. per la programmazione della lunghezza dei pezzi registrabile per pezzi di grandi dimensioni - disponibile solo in abbinamento a Guida toupie con programmazione meccanica o in alternativa guida toupie "Flex" - obbligatoria potenza minima motore principale 7 kW

57.00.01 Versione "TL" per tenonare e profilare (versioni con protezioni elettriche e USA/Canada)

con carro per tenonare ad avanzamento manuale – braccio stringipezzo eccentrico – guida telescopica inclinabile con N.4 battute posizionabili e memorie di riferimento – N.1 paraschegge su guida con battuta di riferimento – N.1 estensione al piano in ingresso completo di barra di appoggio anteriore – cuffia per tenonare con cappa di aspirazione * max. diametro utensili 350 mm * versione USA/Canada con cambio utensile rapido, max. diametro utensili 300 mm) – pulsante di emergenza N.B: - non disponibile in configurazione C.E. - obbligatoria potenza minima motore principale 7 kW

57.01.05 Versione "TL" PRO-10 per tenonare e profilare con carro per tenonare ad avanzamento manuale con scorrimento su guide a ricircolo di sfere THK rapidamente escudibile dal piano di lavoro – guida telescopica inclinabile da +45° a -45° rispetto alla direzione di avanzamento – guida telescopicacon N. 4 battute posizionabili e memorie di riferimento per la programmazione della lunghezza dei pezzi – piano di lavoro con estensioni laterali (lunghezza complessiva 2500mm) completo di barra di appoggio anteriore registrabile per pezzi di grandi dimensioni – braccio stringipezzo eccentrico – N.1 paraschegge su guida con battuta di riferimento – cuffia per tenoni con cappa di aspirazione: * con cambio utensile rapido max diam. utensile 300 mm * con albero da 30 a 35 mm max diam. utensile 300 mm * con albero da 40 a 50 mm max diam. utensile 350 mm – pulsante di emergenza – protezione parabraccio – microinterruttori per il controllo e la limitazione a 3000/4500 G/MIN in tenonatura (solo per configurazione CE) N.B: - disponibile solo in abbinamento a Guida toupie con programmazione meccanica o in alternativa guida toupie "Flex" - obbligatorio l'inverter o versioni M-E o H-E per la TF 5
