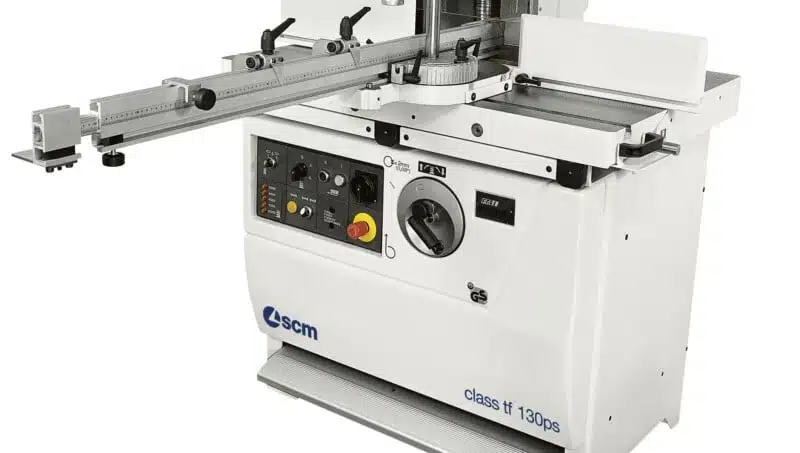

Toupie Scm CLASS TF 130PS

Toupie Scm CLASS TF 130PS nuovo

Toupie SCM modello CLASS TF 130PS



Dati tecnici

Dimensione del piano di lavoro mm. 1080x760

Dimensione del piano scorrevole frontale mm. 1080x270

Corsa del piano scorrevole frontale mm. 1000

Lunghezza utile dell’albero C.E. diam. 30-35 (40-50) mm. 140 (180)

Sporgenza della base albero dal piano mm. 30

Sporgenza della base albero dal piano con albero intercambiabile mm. 70

Max diametro utensile rientrabile sotto al piano con piano con anelli (con piano a settore “Fast”) mm. 320x85

Corsa della guida toupie con programmazione meccanica (posizionamento rispetto all'asse dell'albero)  125 (da -125 a +125 con albero MK5

) Diametro esterno della bocca di aspirazione sulla cuffia toupie mm. 120

Diametro esterno della bocca di aspirazione sul basamento mm. 120

Velocità di flusso aria dell'impianto di aspirazione m/s 20

Consumo aria dell'impianto di aspirazione mc/h 1700

Dotazioni standard

Movimentazione manuale per il sollevamento dell'albero portautensile completo di visualizzatore numerico per la rilevazione della quota di lavoro.

Guida toupie registrabile con piani in legno - Completa di cappa d'aspirazione e piano in legno di continuità (max diametro utensili 250mm

Velocità di rotazione dell'albero 3000/4500/6000/7000/10000 g/min

Predisposizione elettrica per il trascinatore (Versione CE)

Visualizzatore elettrico della velocità inserita.

Inversione di rotazione albero toupie con interblocco elettrico per l'avviamento.

Avviamento stella-triangolo manuale (Protezioni elettriche)

Avviamento stella-triangolo automatico (versione CE)

Potenza motore 7kW 50Hz (8kW 60Hz) 7kW 9,5HP 50Hz (8kW 11HP 60Hz)

Protezione per lavori all'albero (massimo diametro utensile 160 mm) (versione CE)

Pulsante di emergenza

Micro-interruttori di sicurezza al bloccaggio albero (Versioni CE)

Micro-interruttore di sicurezza allo sportello di accesso al vano motore

Interruttore generale lucchettabile

Protezione magnetotermica

Trasformatore per circuito ausiliario 110V

Freno motore automatico sul motore principale (Versioni CE e USA/Canada)

Freno motore meccanico sul motore principale (Versione con protezioni elettriche e USA/Canada)

11.02.93 VERSIONE "LL" piano con 2 estensioni in ghisa per profilare con: - lunghezza mm 2500 completo di barra per appoggio anteriore registrabile per pezzi - pulsante di emergenza di grandi dimensioni

Versione con carro scorrevole frontale integrato sul piano per tenonare e profilare (versioni con protezioni elettriche e USA/Canada) - Completo di: – carro frontale di dimensioni 1080x270 scorrevole su barra temprata e rettificata mediante cuscinetti con corsa di 1000mm – guida telescopica inclinabile da +45° a -45° rispetto alla direzione di avanzamento completa di N.4 battute con memorie di riferimento per la programmazione della lunghezza dei pezzi – braccio stringipezzo eccentrico.

Accessori optional

57.02.21 Guida toupie con programmazione meccanica - Guida toupie con regolazione mediante volantini accessibili dal fronte macchina per: * traslazione totale della guida in relazione al diam. dell'utensile * regolazione dell'asportazione sul piano di entrata - spostamenti visualizzati da numeratori meccanici - piani in legno e piano di continuità – max diametro utensile 250 mm

57.02.12 Guida toupie "Flex" con programmazione meccanica - Guida toupie con regolazione mediante volantini accessibili dal fronte macchina per: * traslazione totale della guida in relazione al diam. dell'utensile * regolazione dell'asportazione sul piano di entrata – spostamenti visualizzati da numeratori meccanici – piani in legno e piano di continuità – Sistema “Flex” per l'esclusione della guida dal piano di lavoro. – max diametro utensile 250 mm

24.01.54 Piani in alluminio anzichè in legno completi di righette di continuità

93.01.00 Avviamento motore stella-triangolo automatico (Protezioni elettriche e USA/Canada)

26.01.08 Albero toupie intercambiabile con attacco MK5 - L'albero toupie intercambiabile MK5 include la predisposizione per il bloccaggio rapido utensile “T-SET” N.B.: L'albero toupie intercambiabile MK5 permette di poter acquistare il dispositivo “T-SET” come accessorio posticipatamente all'acquisto della macchina.

13.02.09 Albero di ricambio (per intercambiabile MK5)

57.02.10 Cono porta utensile MK5, completo di ghiera e pinza, destro

57.02.11 Cono porta utensile MK5, completo di ghiera e pinza, sinistro

57.02.92 Bloccaggio rapido utensile "T-SET" - Permette il bloccaggio e lo sbloccaggio degli utensili con il semplice utilizzo di una pistola ad aria compressa. N.B. - L'opzione è disponibile solo in abbinamento all'albero toupie intercambiabile con attacco MK5. - “T-SET” è associabile ad un solo diametro di albero. Nel caso vengano selezionati ulteriori “Alberi di ricambio intercambiabile MK” opzionali con diametri differenti da quello selezionato in fase di composizione macchina, è necessario ordinare un numero di sistemi “T-SET” uguale ai differenti diametri di alberi selezionati

29.01.15 Piano per tenonare completo di cuffia protezione per tenonare con cappa di aspirazione (max diametro utensile 350 mm) N.B: Già previsto quando la macchina è richiesta in configurazione C.E.

08.74.10 Imballaggio marittimo (Base e "LL")
