Toupie Scm CLASS TI 120

Toupie Scm CLASS TI 120 nuovo

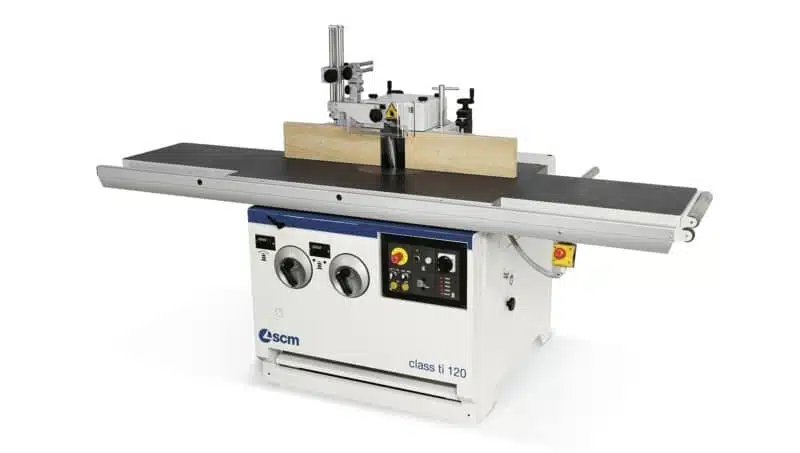

Toupie SCM modello CLASS TI 120



Dati tecnici

Dimensione del piano di lavoro mm. 1200x810

Inclinazione albero toupie gradi -45/+45

Lunghezza utile dell’albero C.E. diam. 30-35 (40-50) mm. 140 (180)

Sporgenza della base albero dal piano mm. 25

Sporgenza della base albero dal piano con albero intercambiabile mm. 53

Max diametro utensile rientrabile sotto al piano con piano con anelli (con piano a settore “Fast”) mm. 320x60

Corsa della guida toupie con programmazione meccanica (posizionamento rispetto all'asse dell'albero)  125 (da -90 a +125)

Diametro esterno della bocca di aspirazione sulla cuffia toupie mm. 120

Diametro esterno della bocca di aspirazione sul basamento mm. 2x80

Velocità di flusso aria dell'impianto di aspirazione m/s 20

Consumo aria dell'impianto di aspirazione mc/h 1550

Dotazioni standard

Movimentazione manuale per il sollevamento dell'albero portautensile completo di visualizzatore numerico per la rilevazione della quota di lavoro.

Movimentazione manuale per l'inclinazione dell'albero portautensile completo di visualizzatore numerico per la rilevazione della quota di lavoro Guida toupie registrabile con piani in legno - Completa di cappa d'aspirazione e piano in legno di continuità (max diametro utensili 250mm

Velocità di rotazione dell'albero 3000/4500/6000/7000/10000 g/min

Predisposizione elettrica per il trascinatore (Versione CE)

Visualizzatore elettrico della velocità inserita.

Inversione di rotazione albero toupie con interblocco elettrico per l'avviamento.

Avviamento stella-triangolo manuale (Protezioni elettriche)

Avviamento stella-triangolo automatico (versione CE)

Potenza motore 5kW 50Hz (6kW 60Hz) con avviamento diretto: 5kW 7HP 50Hz (6kW 8HP 60HZ)

Protezione per lavori all'albero (massimo diametro utensile 160 mm) (versione CE)

Pulsante di emergenza

Micro-interruttori di sicurezza al bloccaggio albero (Versioni CE)

Micro-interruttore di sicurezza allo sportello di accesso al vano motore

Interruttore generale lucchettabile

Protezione magnetotermica

Trasformatore per circuito ausiliario 110V

Freno motore automatico sul motore principale (Versioni CE e USA/Canada)

Freno motore meccanico sul motore principale (Versione con protezioni elettriche e USA/Canada)

Accessori optional

57.02.21 Guida toupie con programmazione meccanica - Guida toupie con regolazione mediante volantini accessibili dal fronte macchina per: * traslazione totale della guida in relazione al diam. dell'utensile * regolazione dell'asportazione sul piano di entrata - spostamenti visualizzati da numeratori meccanici - piani in legno e piano di continuità – max diametro utensile 250 mm

24.01.54 Piani in alluminio anzichè in legno completi di righette di continuità

57.01.06 Velocità di rotazione dell'albero 1300/3000/4500/6000/9000 g/min

93.01.00 Avviamento motore stella-triangolo automatico (Protezioni elettriche e USA/Canada)

57.02.51 Potenza motore 7kW 50Hz (8kW 60Hz) con avviamento stella/triangolo automatico: 7kW 9,5HP 50Hz (8kW 11HP 60HZ)

57.02.52 Potenza motore 9kW 50Hz (11kW 60Hz) con avviamento stella/triangolo automatico: 9kW 12HP 50Hz (11kW 15HP 60HZ) N.B. Disponibile solo con 400V 50Hz

26.01.13 Albero toupie intercambiabile MK4

13.02.10 Albero di ricambio (per intercambiabile MK4)

57.02.90 Cono porta utensile MK4, completo di ghiera e pinza, destro

57.02.91 Cono porta utensile MK4, completo di ghiera e pinza, sinistro

11.02.93 VERSIONE "LL" piano con 2 estensioni in ghisa per profilare con: - lunghezza mm 2500 completo di barra per appoggio anteriore registrabile per pezzi - pulsante di emergenza di grandi dimensioni

11.02.05 Carrello sul piano fisso per piccole tenonature completo di guida porta battute orientabile sul piano +/-60° con estensione telescopica e braccio stringipezzo. Diametro massimo dell'utensile 250 mm (con guida a profilare)

57.00.00 Versione "TL" per tenonare e profilare (C.E.) con carro per tenonare ad avanzamento manuale - braccio stringipezzo eccentrico - guida telescopica inclinabile con N.4 battute posizionabili e memorie di riferimento - N.1 paraschegge su guida con battuta di riferimento - N.1 estensione al piano in ingresso completo di barra di appoggio anteriore - cuffia per tenoni con cappa di aspirazione: * con cambio utensile rapido max diam. utensile 300 mm * con albero da 30 a 35 mm max diam. utensile 300 mm * con albero da 40 a 50 mm max diam. utensile 350 mm - pulsante di emergenza - protezione parabraccio - microinterruttori per il controllo e la limitazione a 3000/4500 G/MIN in tenonatura N.B: - disponibile solo in configurazione C.E. per la programmazione della lunghezza dei pezzi registrabile per pezzi di grandi dimensioni - disponibile solo in abbinamento a Guida toupie con programmazione meccanica o in alternativa guida toupie "Flex" - obbligatoria potenza minima motore principale 7 kW

57.00.01 Versione "TL" per tenonare e profilare (versioni con protezioni elettriche e USA/Canada)

con carro per tenonare ad avanzamento manuale – braccio stringipezzo eccentrico – guida telescopica inclinabile con N.4 battute posizionabili e memorie di riferimento – N.1 paraschegge su guida con battuta di riferimento – N.1 estensione al piano in ingresso completo di barra di appoggio anteriore – cuffia per tenonare con cappa di aspirazione * max. diametro utensili 350 mm * versione USA/Canada con cambio utensile rapido, max. diametro utensili 300 mm) – pulsante di emergenza N.B: - non disponibile in configurazione C.E. - obbligatoria potenza minima motore principale 7 kW

11.11.98 Autotrasformatore per tensioni 220V, 230V, 600V N.B.: obbligatorio quando è previsto l' inverter per tensioni di 220V, 230V e 600V.
